点検で「ファンベルトにひびが入っていますね」と言われて、そのまま交換をすすめられた経験はありませんか。すぐ切れるわけでもなさそうだし、かといって放っておいて出先で止まるのも怖い。判断に迷うところです。

今回、ホンダ フィット（GK3型）のファンベルトを実際に交換したので、その現車を教材に「どこまでのひびなら様子見でいいのか」を整理します。あわせて、DIYでやる場合の手順も載せておきます。GK3のオートテンショナーにはロック穴があり、ここにピンを差すと作業が一気に楽になります。これは整備書に載っている正規の手順なのですが、なぜかネット上のDIY記事には一つも出てきません。

ファンベルトのひび割れ｜交換すべきかの判断基準

いまの車に使われているファンベルトは、正式にはVリブドベルトといいます。裏側に細い山（リブ）が何本も並んでいる、あのベルトです。ゴムでできている以上、熱と屈曲で必ず劣化します。

ベルトメーカーの三ツ星ベルトは、Vリブドベルトの故障を次の6パターンに分類しています。

ポイントはひびの「本数」より「深さ」です。表面のゴムが日焼けしてできる浅いひびは、正直よくあります。危ないのは、山と山のあいだの谷底が割れているとき。ここが割れているということは、ベルトの内部を支えている心線のすぐ近くまで傷が届いているということです。ここまで来ると、あとは切れるまでの時間の問題になります。

「◯万kmで交換」の距離基準は、じつは存在しない

ここが一番の誤解ポイントです。ネットで調べると「5万km」「10万km」といった数字がいくつも出てきますが、ホンダは補機ベルトの交換距離を公表していません。ホンダ公式の補機ベルトのページには、こう書かれています。

つまりメーカー自身が「距離では決められない、現物を見て判断してほしい」と言っているわけです。実際そのとおりで、屋外駐車で直射日光を浴び続けた車のベルトと、屋根付き車庫の車のベルトでは、同じ距離でも劣化がまるで違います。

参考までに、DIYで交換された事例では7年・41,000kmでひび割れが出ています。距離が伸びていなくても、年数が経てばゴムは硬くなります。「距離が少ないから大丈夫」は通用しないと考えてください。

整備書の判定基準は「テンショナーのインジケータ」

距離の基準はありませんが、整備書にはきちんと判定方法が書かれています。しかもそれは、ひび割れの目視ではありません。GK3のドライブベルト点検は、次の3ステップです。

ここが実に合理的なので、少し解説します。

なぜインジケータで判定できるのか。ベルトは使っているうちに少しずつ伸びるからです。伸びた分だけテンショナーは余計に張り出してたるみを吸収するので、インジケータの位置＝そのベルトがどれだけ伸びたかを示しています。ひび割れが目視で分かる前に、伸びは確実に進行します。

そして3番目が秀逸です。ベルトを新品にしてもインジケータが範囲に収まらないなら、それはベルトのせいではなくテンショナーのバネがヘタっている——だからテンショナーを交換しなさい、という切り分けになっています。

工具なしでできるテンショナーの点検

整備書には、車から何も外さずにテンショナーの良否を見る方法も載っています。ボンネットを開けられれば、誰でもできます。

1. イグニッションをONモードにし、A/CスイッチをOFFにしてから、イグニッションをOFF（LOCK）モードにする
2. インジケータと基準値の位置関係を確認して覚える（写真を撮っておくと確実です）
3. エンジンを始動し、アイドリング状態でもう一度インジケータを見る
4. ついでに、テンショナープーリから異音が出ていないかを聞く

最初にA/CをOFFにしておくのがポイントです。エアコンのコンプレッサーが回るとベルトへの負荷が変わってしまうので、条件を揃えるためです。

健全なテンショナーは、エンジンが掛かってもインジケータの位置がほとんど変わりません。逆に、始動した瞬間に大きく振れるようなら、バネがベルトの張力変動を抑えきれていない——つまり、へたっているということです。

法定12ヶ月点検では、ベルトは正式な点検項目

「車検さえ通ればいい」と考える方もいますが、ファンベルトは法定12ヶ月点検の点検項目にきちんと入っています。

根拠は道路運送車両法第48条（定期点検整備）と、これに基づく自動車点検基準第2条です。実際の12ヶ月点検整備記録簿を見ると、エンジンルームの「冷却装置」の欄に、はっきりこう印刷されています。

点検の場で「ひびが入っています」と指摘されるのは、整備工場が売上を作りたいからではなく、法律で決められた項目を点検した結果を伝えているだけ、というケースがほとんどです。指摘されたら、まずは自分の目で現物を見せてもらいましょう。良心的な工場なら必ず見せてくれます。

GK3のファンベルトが切れると、何が止まるのか

フィットGK3のベルトは1本だけです。昔の車のように「ファンベルト」「パワステベルト」「クーラーベルト」と何本もあるわけではなく、1本のベルトがすべての補機を回すサーペンタイン方式になっています。

1本で全部を回しているということは、その1本が切れたら全部同時に止まるということです。

GK3の場合、このベルトが回しているのはエアコンのコンプレッサー・オルタネーター（発電機）・ウォーターポンプの3つです。切れると、この3つが同時に使えなくなります。

ひとつ安心材料を挙げると、GK3のパワーステアリングは電動式（EPS）です。油圧ポンプをベルトで回していないので、ベルトが切れてもハンドルが急に重くなることはありません。とはいえ、走り続けられるという意味ではありません。

GK3に「タイミングベルト」は付いていない

検索していると「フィット GK3 タイミングベルト」というキーワードをよく見かけますが、GK3のL13B型エンジンはタイミングチェーンです。ゴムのタイミングベルトは使われていません。

チェーンは基本的にエンジンの寿命まで無交換で、10万kmで交換といった定期交換の設定もありません。「そろそろタイミングベルトの時期かな」と心配する必要はないということです。GK3で交換対象になるベルトは、今回のファンベルト（補機ベルト）1本だけと覚えてください。

交換に必要な部品と工具

部品はベルト1本で済みます。品番は次のとおりです。

テンショナーは、ベルト交換のたびに必ず替えるものではありません。ただしプーリーを手で回してゴロつく、アームを動かしたときに戻りが渋い、走行中にカラカラ音が出ているなら、ベルトと一緒に交換してしまったほうが結果的に安上がりです。同じ場所を2回ばらす手間がなくなります。

工具はこれだけです。

フィットGK3 ファンベルトの交換手順

1. 右前を上げてタイヤを外す
ジャッキアップしてリジッドラックで支え、右前輪を外します。ベルトはエンジンの右側（運転席側）にあるので、右前から手を入れる形になります。

2. エンジンアンダカバー／スプラッシュガードを外す

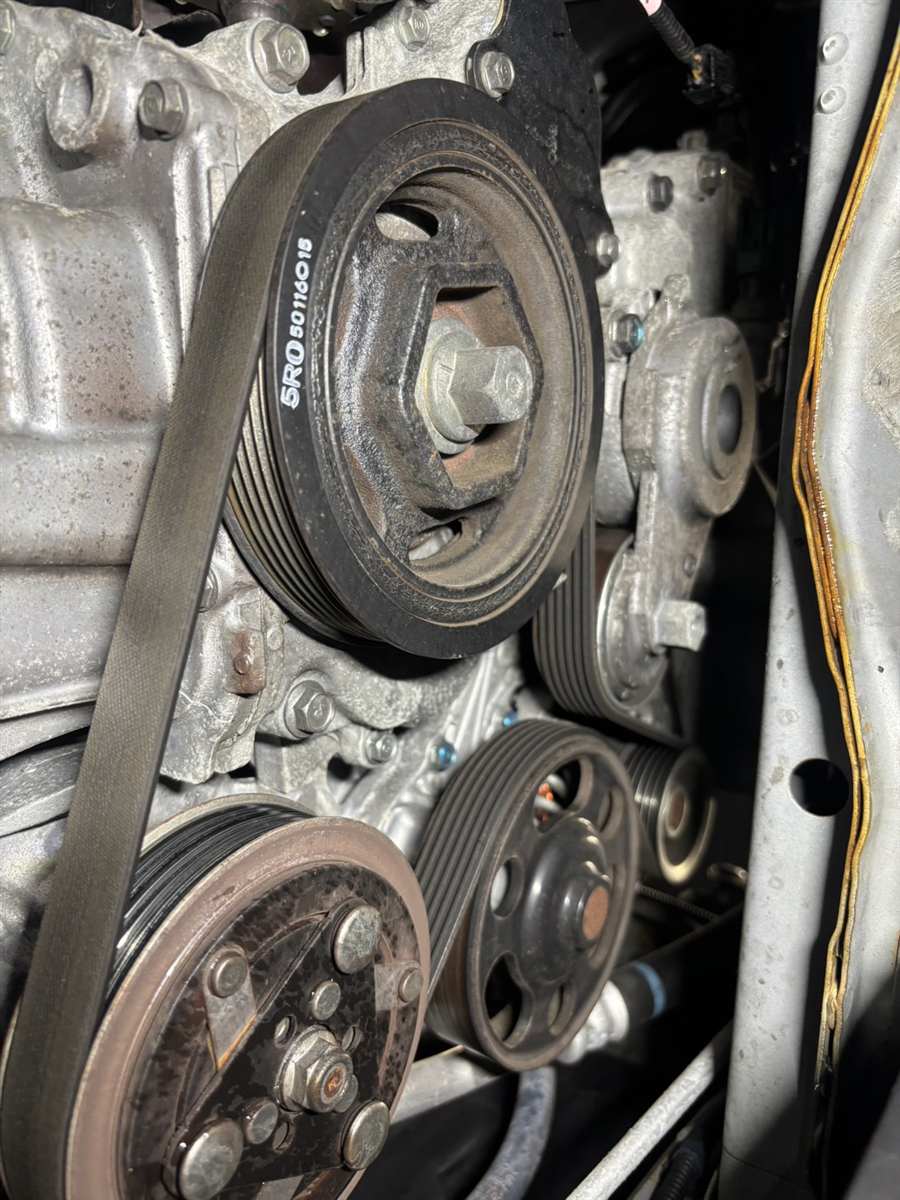

整備書での正式名称は「エンジンアンダカバー／スプラッシュガード」です。右フロントのタイヤハウス内側から外すと、クランクプーリーとベルトが正面に見えます。

3. プーリボルトに17mmを掛けて、反時計回りに回す
テンショナーのプーリボルトに17mmのメガネレンチを取り付け、反時計回り方向に回します。テンショナーが動いてベルトが緩みます。

4. ★穴が合ったところで、ピンを入れて固定する
ここが今回いちばん伝えたいところです。反時計回りに回していくと、ロックの穴とオートテンショナーの穴が合う位置があります。そこで直径6.0mmのピンを差し込んでテンショナーを固定します。これでレンチを離しても戻りません。

5. 古いベルトを外す
テンションが抜けているので、ベルトは手ですっと外れます。外す前にベルトの通り道を写真に撮っておくと、組むときに迷いません。

6. 新しいベルトを掛ける
すべてのプーリーに順番どおり掛けていきます。最後の1か所を残して掛け、そこに滑り込ませる形にすると入れやすくなります。

7. 六角レンチを抜いてテンションを掛ける
全部のプーリーに掛かったことを確認してから、六角レンチを抜きます。テンショナーが戻り、自動的に規定の張りになります。オートテンショナーなので、張りの調整は不要です。

8. 溝ズレの最終確認
ここが最重要チェックです。すべてのプーリーで、ベルトの山とプーリーの溝がぴったり合っているかを目視で確認します。1山ずれた状態で回すと、ベルトが即座に傷みますし、外れて飛びます。指でベルトの縁をなぞって、プーリーから食み出していないか確認してください。

9. エンジンを掛ける前に、クランクを手で回す
ここが安全策です。クランクプーリーのボルトにソケットを掛けて、エンジンの回転方向に2回転ほど手で回してください。溝が1山ずれていれば、回した時点でベルトが片寄ったり乗り上がったりするので、その場で気づけます。
いきなりエンジンを掛けてしまうと、ズレていた場合に一瞬で新品ベルトを痛めます。手で回して異常がないことを確かめてから、もう一度すべてのプーリーの掛かりを見てください。

10. エンジンを掛けて確認
異音がないか、ベルトが蛇行していないかを見ます。問題なければカバーとタイヤを戻して完了です。ホイールナットは必ずトルクレンチで規定トルクまで締めます。

よくある失敗

溝を1山ずらして組んでしまう
いちばん多い失敗です。ベルトの端がプーリーから半分はみ出した状態で気づかずエンジンを掛けると、数分でベルトの縁がボロボロになります。エンジンを掛ける前の目視確認を必ず。

テンショナーを押さえたままベルトと格闘する
片手作業は本当にやりにくく、手が滑った瞬間にテンショナーが戻って指を挟みます。ロック穴を使ってください。

ベルトの通し方を覚えないまま外す
プーリーが5〜6個あるので、記憶だけで戻そうとすると必ず迷います。外す前に写真を1枚。

DIYと業者、どちらが得か

作業自体は30分程度で終わる部類です。工賃もそれに応じた設定になるので、整備工場やディーラーに頼んでも、部品代と合わせて極端に高額になる作業ではありません。

DIYを選ぶ判断基準は、費用よりも設備だと考えてください。

• リジッドラックを持っていて、車体を安全に支えられる → DIY可能
• ジャッキしか持っていない → やらないでください。ベルト交換は車体の下に手を入れる作業です
• ベルト以外にも異音がある、プーリーがゴロつく → 工場に見てもらったほうが安全

逆に言えば、リジッドラックさえあれば、フィットGK3のベルト交換はDIY整備の入門としてちょうどいい難易度です。オートテンショナーなので張り調整が不要で、失敗しやすい要素が「溝ズレ」だけに絞られているからです。

まとめ

• 浅い表面のひびは経過観察でよい。谷底の割れ・山の欠け・糸のはみ出しが出たら交換
• ひびはベルトをたわませて谷を開かないと正しく見えない
• ホンダは距離での交換基準を公表していない。「距離が少ないから大丈夫」は通用しない
• 整備書の判定はオートテンショナのインジケータが基準内か。外れていればベルト交換、新品に替えても範囲外ならテンショナー交換
• A/CをOFFにして、エンジン始動前と始動後でインジケータの位置を見比べるだけでもテンショナーの良否が分かる（工具不要）
• ファンベルトは法定12ヶ月点検の正式な点検項目（道路運送車両法第48条・自動車点検基準第2条）
• GK3のベルトは1本のみ。品番は31110-5R0-003（バンドー6PK1100T）
• 切れるとエアコン・オルタネーター・ウォーターポンプが同時に止まる。とくにウォーターポンプが止まるため、走り続けるとオーバーヒートする
• L13Bはタイミングチェーン。タイミングベルトの交換時期を気にする必要はない
• プーリボルトに17mmを掛けて反時計回りに回し、穴が合ったところで直径6.0mmのピン（六角レンチで代用可）を差して固定する。整備書の正規手順で、両手が空いて安全
• ウォーターポンプのプーリーだけは溝がなく、ベルトの背面が当たる。掛け違いに注意
• 組んだら溝ズレを目視確認し、クランクを手で2回転させてからエンジンを掛ける

ベルトは、切れるまで何の予告もしない部品ではありません。ひびという形できちんと予告してくれます。点検で指摘されたら、現物を見せてもらって、谷底まで割れているかどうかを確認する。それだけで、交換すべきか待てるかの判断はつきます。
