【HFC26セレナ S-HYBRID】ベルト交換完全ガイド｜整備士直伝の自作治具テク＋7PK偽物注意
1本7PK1275のシングルベルト・BAS方式特有の負荷・専用SST不要の現場テク・純正品番3種を1級整備士が実車解説
本記事はHFC26セレナ（C26前期 S-HYBRID）のドライブベルト（補機ベルト）交換事例です。S-HYBRID専用の1本ものベルト（7PK1275）＋整備士しか知らない自作治具+クランク回転テクでテンショナー解放、専用SSTなしで交換しました。
🚨 ベルト鳴き・劣化のサイン
HFC26セレナ（S-HYBRID）は通常のC26よりベルト負荷が大幅に高いので、走行距離が伸びると以下の症状が出ます。
- エンジン始動直後にキュルキュル音（朝一・冷間時に顕著）
- アクセル踏み込み時に「ヒュイーン」「ヒューン」と高音
- ベルト表面にパキパキ硬化・縦割れ・ひびが見える
- リブ（溝側）に欠けや剥がれがある
- S-HYBRIDのアシスト時にビビり音
⚠️ HFC26は5万km前後でベルト劣化が始まる事例が多発。9.6万km走行車で「パキパキ硬化」例も。一般的なエンジンより3〜5万kmでの予防交換が推奨です。
🔧 HFC26は普通のC26と違う！BAS方式S-HYBRID
HFC26（S-HYBRID）は通常のNC26/FC26とエンジンこそ同じMR20DDですが、ベルト周りの仕組みが大きく異なります。
💡 BAS方式（ベルト・オルタネーター・スターター方式）とは
通常のオルタネーターを「ECOモーター（1.8kW / 200A）」に置き換え、エンジン始動・発進アシスト・発電をすべて1つのモーターで担うシステム。補機ベルトを介してECOモーターがクランクを逆駆動することでエンジンを始動（約0.3秒）させます。
通常MR20DDとHFC26のベルト構成の違い
| 項目 | 通常C26（NC26等） | HFC26（S-HYBRID） |
|---|---|---|
| エンジン | MR20DD | MR20DD + ECOモーター |
| 補機ベルト本数 | 2本（オルタ/エアコン別） | 1本もの（7PK1275） |
| テンショナー | オートテンショナー | オートテンショナー（位置奥） |
| ベルト負荷 | 標準 | 遥かに高い（モーター駆動兼用） |
| 交換推奨 | 8〜10万km | 3〜5万kmで予防交換 |

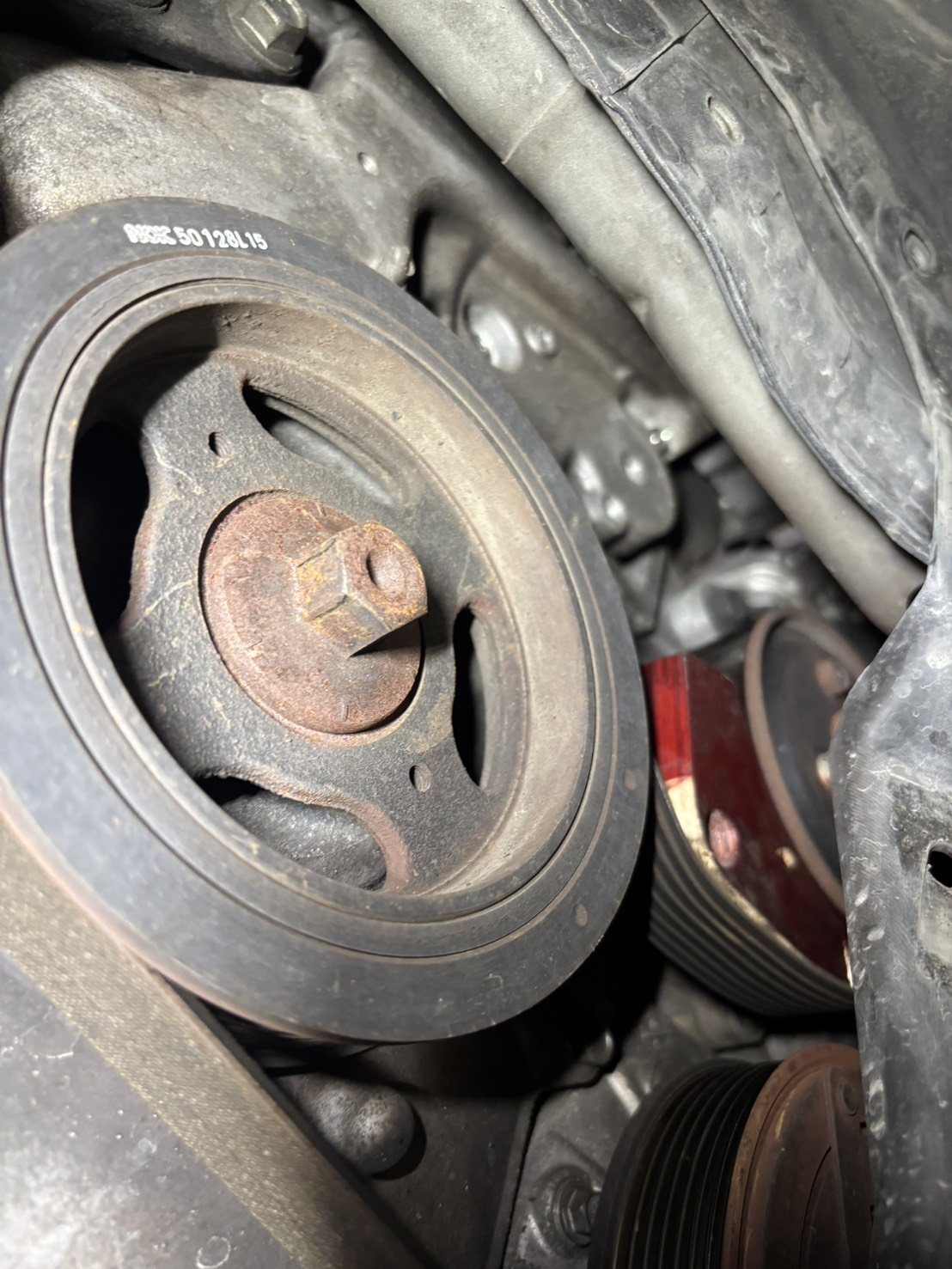

📐 ベルト構成（1本もの 7PK1275）
HFC26のドライブベルトは1本のVリブドベルトで全補機+ECOモーターを駆動します。サイズは7PK1275（7リブ・全長1275mm）。
純正品番3種（HFC26）
| 区分 | 品番 | 価格目安 |
|---|---|---|
| 日産純正 | 11720-1VM0A | ¥4,500〜¥6,000 |
| 日産PIT WORK | AY14N-7127E | ¥3,500〜¥5,000 |
| Bando互換（推奨） | 7PK1275HT | ¥2,500〜¥4,000 |
⚠️ 重大警告：「7PK」表記の6PK偽物に注意
アフター品の中には商品名・パッケージに「7PK1275」と表記されていても、実物が6リブ（6PK）の粗悪品が流通しています。HFC26 S-HYBRIDで6PKを使用するとECOモーターの駆動が不安定になり、ベルト脱落・スリップで走行不能のリスク。注文時・受領時に必ずリブ本数（裏面の溝の数）が7本であることを目視確認してください。

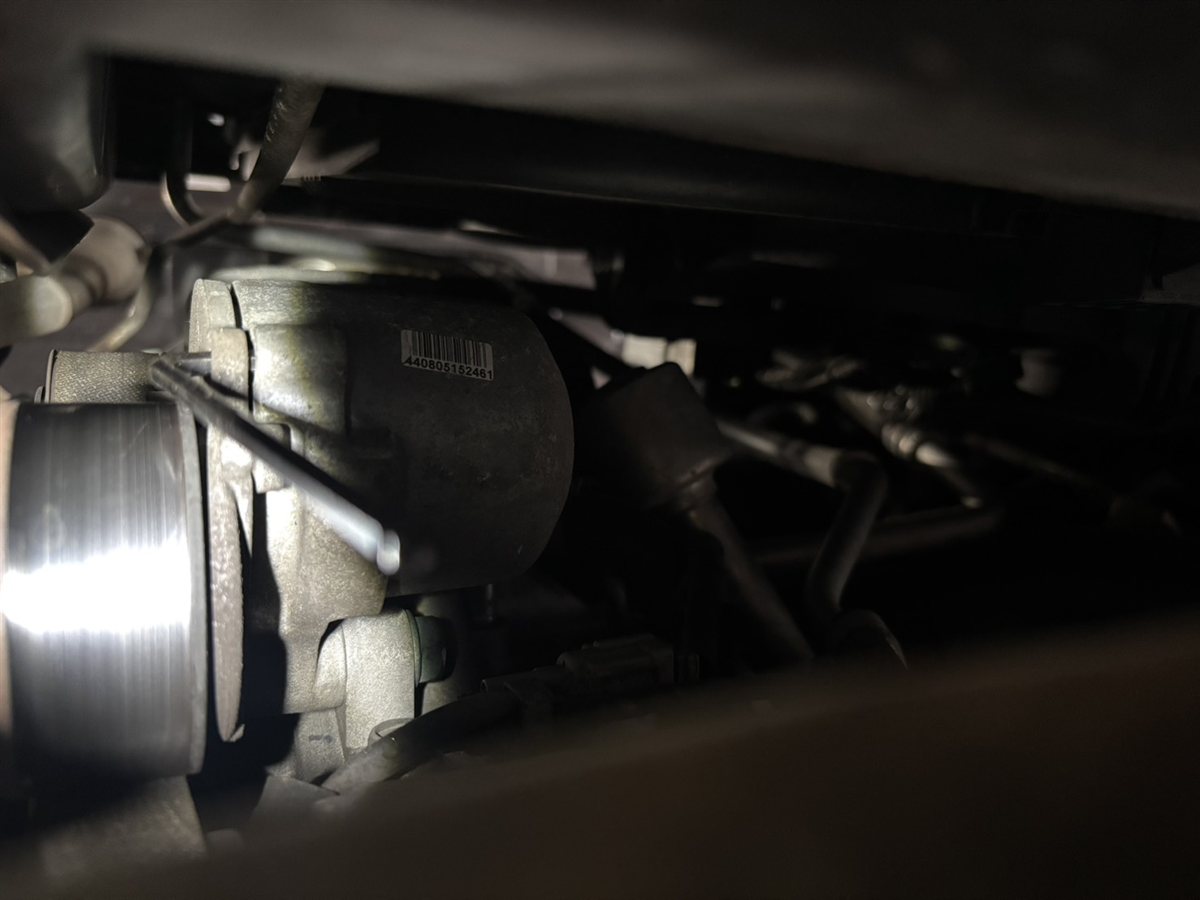

💡 【整備士直伝】自作治具+クランク回転でテンショナー解放
HFC26のオートテンショナーはC25時代より奥に位置しており、専用SST（JTC6601・¥8,490）を使うのが一般的とされます。ですが、整備士naoの現場では自作治具+クランク回転で安全・確実に解放できます。
手順（専用SST不要）
- 自作治具をテンショナーにセット（19mmソケットでテンショナープーリーを掴める形状）
- クランクシャフトボルト（19mm）にラチェット/スピンナハンドルをかける
- クランクシャフトを「エンジン回転方向」（時計回り）にゆっくり回す
- 連動してオートテンショナーが動き、ロック位置（6mmヘックスが入る穴）まで来る
- すかさず6角レンチ（6mmヘックス）を穴に差し込んで固定
- テンショナーが固定された状態でベルトをプーリーから外す
- 新品ベルトを取り回し図通りにセット
- 6角レンチを抜くと、テンショナーが自動で張り直してくれる
✅ 整備士naoから一言：JTC6601 SST（¥8,490）を買わなくても、赤い自作治具（厚鉄板の即席ツール）+ 6mmヘックス + クランク19mmソケットがあれば30分で交換できます。SST購入は年に1回しか使わない方にはオーバースペック。
🛠️ DIY交換手順
必要な工具
- 19mmソケット（12角推奨）＋スピンナハンドル（クランクボルト用）
- 6mmヘックス（六角レンチ）：テンショナーロック用
- 自作治具（赤い厚鉄板）or JTC6601 SST（テンショナー操作用）
- 10mm/12mmレンチ・ソケット（インナーフェンダー脱着）
- ジャッキ＋ウマ
- 新品ドライブベルト（7PK1275・要リブ数確認）
アクセス確保（重要）
HFC26のテンショナーは奥にあるため、以下のいずれかでアクセスを確保します：
- 右側インナーフェンダー脱着（推奨）：作業時間短縮、エンジンマウント脱着不要
- フロントバンパー脱着：より大きく作業空間確保、初心者向き
💡 エンジンマウントの脱着は不要です（C25時代と異なる）。これだけで作業時間が1〜2時間短縮できます。
🔩 トルク値・サイズ早見表
| 部位 | サイズ | 用途 |
|---|---|---|
| クランクシャフトボルト | 19mm（12角） | クランク回転でテンショナー解放用 |
| テンショナーロック | 6mmヘックス | ロック穴に差し込んで固定 |
| インナーフェンダー | 10mm | アクセス確保のため脱着 |
※その他の細部トルク（テンショナー固定ボルト等）は日産公式FAINESまたは整備マニュアルでご確認ください。
💸 費用相場（HFC26ベルト交換）
| 依頼先 | 費用相場 | 所要時間 |
|---|---|---|
| DIY（部品代のみ） | ¥3,000〜¥6,000 | 1〜2時間 |
| 整備工場 | ¥10,000〜¥18,000 | 半日 |
| ディーラー | ¥18,000〜¥30,000 | 半日 |
🎯 整備士naoの実車事例まとめ
今回のHFC26セレナは朝一にキュルキュル音、暖機後も完全には消えない状態でした。ベルトを外すと表面にパキパキの硬化と縦割れあり、典型的な劣化症状。
専用SSTは持っていなかったので、赤い自作治具 + クランクシャフト19mmを回転方向に回してテンショナーを解放 → 6mmヘックスでロック → ベルト交換という手順で30分ほどで完了。新品7PK1275に交換後、異音は完全に消えました。
🔧 HFC26オーナーへの整備士アドバイス
✓ 5万km超えたらベルトを目視チェック（バンパー覗き込みでもOK）
✓ 異音放置はベルト切れ→始動不能＝レッカー直行コース
✓ DIY部品は必ず「7リブ」を実物確認。6PK偽物がアフターに紛れる
✓ 専用SST不要。自作治具+クランク19mm+6mmヘックスで交換可能
