2代目フィット（GE6）のファンベルトを交換しました。作業自体はDIYでも十分できる部類なのですが、同じフィットでも3代目（GK3）とは部品もやり方も違います。ここを知らないまま部品を買うと、そもそも取り付けられません。

実際にGE6とGK3を続けて作業して、決定的な違いが2つありました。この記事では、GE6の交換手順と、GK3との違いをまとめます。

GE6のファンベルトは5PK1140｜GK3とは別物

まず部品から。GE6のファンベルトはこれ1本です。

問題はここからです。3代目フィット（GK3）のベルトと並べると、こうなります。

GE6も1本掛け｜切れると補機が全部止まる

GE6のベルトも1本掛けのサーペンタイン方式です。1本のベルトがすべての補機を回しているので、切れたら全部同時に止まります。

GE6でこのベルトが回しているのは、エアコンのコンプレッサー・オルタネーター（発電機）・ウォーターポンプの3つです。世代が違ってもGK3と同じ構成で、ベルト1本にエンジンの冷却と発電がぶら下がっています。

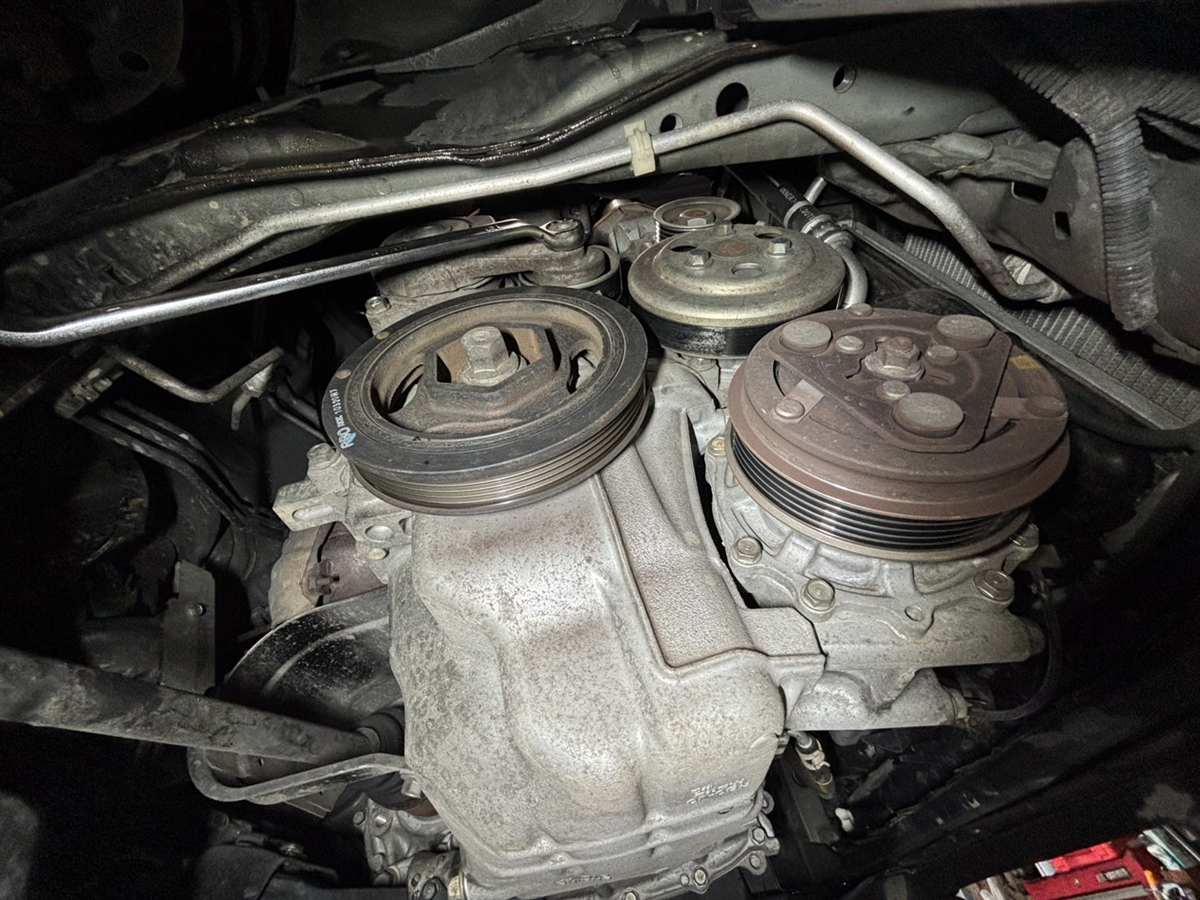

ベルトを外すと、プーリーが裸になります。この状態は各プーリーを手で回して確認できる貴重なタイミングなので、必ず1つずつ回してみてください。ゴロつきや引っ掛かりがあれば、そのベアリングは寿命が近いサインです。

必要な工具｜GE6は19mmが要る

GK3では17mmのメガネで足りましたが、GE6は19mmです。ここを間違えると現場で手が止まります。事前に用意しておいてください。

フィットGE6 ファンベルトの交換手順

1. 右前を上げてタイヤを外す
ジャッキアップしてリジッドラックで支え、右前輪を外します。ベルトはエンジンの右側にあります。

2. R.側のスプラッシュシールドを外す
右フロントのタイヤハウス内側にあるカバー（整備書では「R.側スプラッシュシールド」と呼びます）を外すと、クランクプーリーとベルトにアクセスできます。

3. ベルトの通り道を写真に撮る
外す前に必ず1枚。プーリーが複数あるので、記憶だけで戻そうとすると迷います。

4. プーリボルトに19mmを掛けて、反時計回りに動かす
テンショナーのプーリボルトに19mmのメガネレンチを取り付け、反時計回りに動かすとテンションが緩んで、ベルトが外せる状態になります。ここは結構な力が要ります。長いメガネを使うと、少ない力で確実に動かせます。

5. 押さえたままベルトを外す
テンションが抜けている状態で、空いている手でベルトを抜きます。手が滑ってレンチが戻ると、指を挟みます。体勢を安定させ、無理な姿勢で力を掛けないこと。可能なら、もう1人にレンチを押さえてもらうと格段に安全で早く終わります。

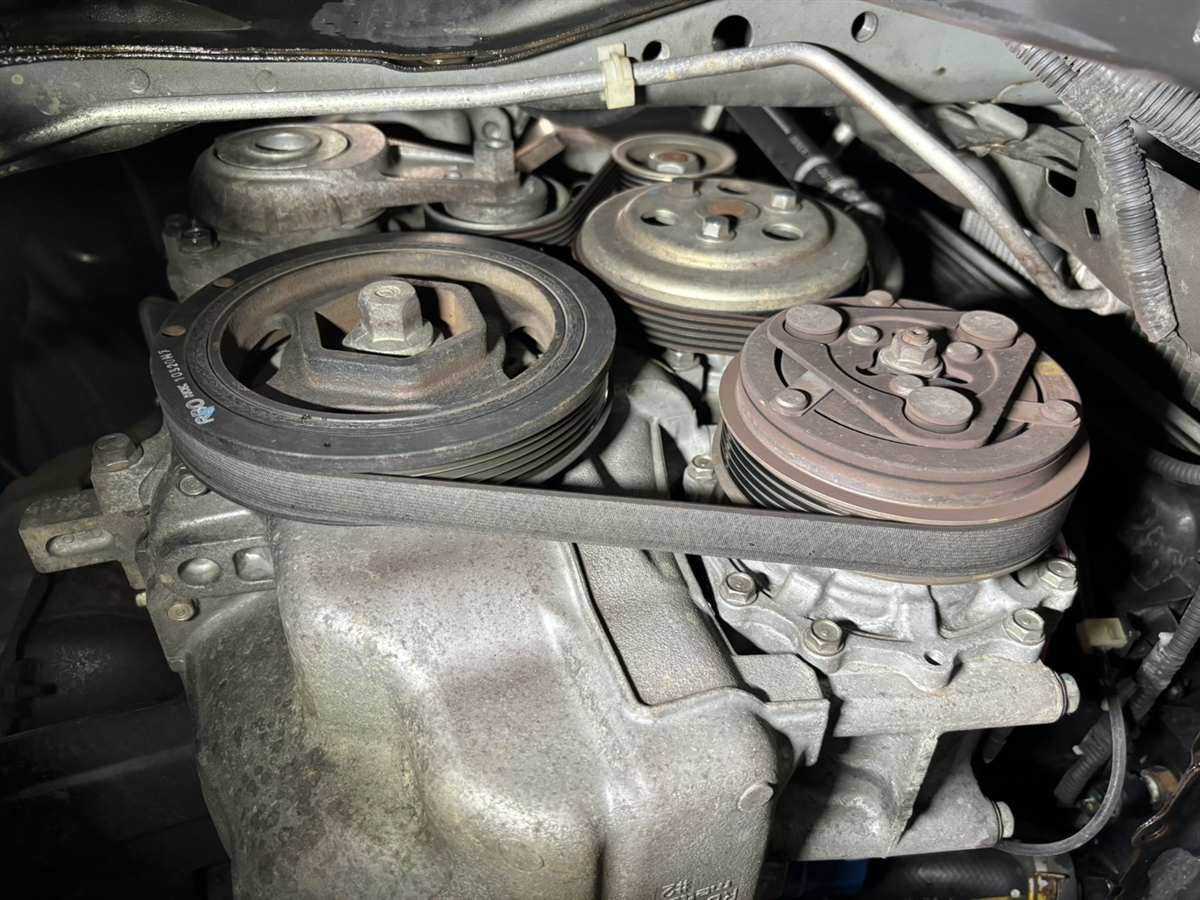

6. 新しいベルトを掛ける
掛けやすいプーリーから順に通し、最後の1か所を残しておいて、そこに滑り込ませるのがコツです。全部同時に合わせようとすると入りません。

7. テンショナーを戻す
すべてのプーリーに掛かったのを確認してから、レンチをゆっくり戻します。勢いよく離さないこと。オートテンショナーなので、張りの調整は不要です。

8. 溝ズレの確認（最重要）
すべてのプーリーで、ベルトの山とプーリーの溝が合っているかを目視で確認します。1山ずれたまま回すと、ベルトの縁が数分で削れます。指でベルトの端をなぞって、はみ出していないか確かめてください。

9. エンジンを掛ける前に、クランクを手で回す
これが最後の安全策です。クランクプーリーのボルトにソケットを掛け、エンジンの回転方向に2回転ほど手で回してください。溝が1山ずれていれば、回した時点でベルトが片寄る・乗り上がるので、その場で気づけます。
いきなりエンジンを掛けると、ズレていた場合に一瞬で新品ベルトを痛めます。手回しで異常がないことを確かめ、もう一度すべてのプーリーの掛かりを見てから始動してください。

10. エンジンを掛けて確認
異音がないか、ベルトが蛇行していないかを確認します。問題なければカバーとタイヤを戻し、ホイールナットをトルクレンチで規定トルクまで締めて完了です。

ロック穴が無い車で安全に作業するコツ

GE6のように固定できないタイプは、力任せにやると危険です。現場では次のように進めています。

• 長いメガネレンチを使う｜テコの原理で、押さえ続ける力そのものが減ります。短い工具で耐えようとするのが一番危ない
• レンチの当たりを確認してから力を掛ける｜六角部に浅く掛かっていると、力を入れた瞬間に外れます
• 2人でやる｜1人がレンチ、1人がベルト。安全性も作業速度も段違いです
• 戻すときはゆっくり｜勢いよく戻すと、ベルトが溝から飛び出したまま張られることがあります

交換のタイミングをどう判断するか

ファンベルトの交換時期は、じつはホンダが走行距離の基準を公表していません。公式には「使用年数によって劣化の状態が異なるので、交換時期はHondaのお店に相談してほしい」という案内になっています。

つまり距離ではなく現物で判断する部品です。判断の具体的な基準（どこまでのひび割れなら様子見でよいか）は、GK3の記事で詳しく解説しています。ベルトの見方はどの車種でも共通なので、あわせて読んでみてください。

整備書の判定基準は「テンショナーのインジケータ」

じつはGE6には、ひび割れの目視以外にもう一つの明確な交換基準があります。メーカーの整備書に載っている、ドライブベルトの点検項目です。

ポイントは2番目です。オートテンショナーには、現在の張り具合を示すインジケータ（指標）が付いています。

ベルトは使っているうちに少しずつ伸びます。伸びるとテンショナーはその分だけ余計に張り出して、たるみを吸収します。つまりインジケータの位置は「ベルトがどれだけ伸びたか」を表しているわけです。指標が基準の範囲から外れていたら、そのベルトは寿命——ひび割れが目立っていなくても、です。

テンショナー自体の良否を数値で見る方法

ここからは整備士向けの内容です。ベルトを新品にしたのに鳴きが止まらない、異音が残る——そんなときは、テンショナーのスプリングそのものがヘタっている可能性があります。整備書には、その張力を数値で測る手順が載っています。

1. ドライブベルトオートテンショナを車両から取り外す
2. テンショナの取付け穴に8mmボルト2本を差し込み、そのボルトをバイスで挟んで固定する
3. トルクレンチをプーリボルトに取り付ける
4. トルクレンチを反時計方向に動かし、インジケータと中央ラインが合ったところでトルクを読む

見てのとおり、この測定はテンショナーを車から降ろしてバイスに固定しないとできません。DIYで気軽にできる作業ではないので、「ベルトを替えても異音が消えないときは、テンショナーの寿命という可能性がある」ということだけ覚えておいて、あとは整備工場に相談するのが現実的です。

まとめ

• GE6のファンベルトは5PK1140（純正 38920-RB0-004）。1本掛けのオートテンショナー式
• GK3（6PK1100）とはリブの本数が違うので互換性なし。「フィット用」だけで買わない
• 工具は19mmメガネ。GK3の17mmとは違うので事前に用意する
• GE6のテンショナーにはロック穴が無い。押さえたままの作業になるので、長いレンチか2人作業で安全を確保する
• 回しているのはエアコン・オルタネーター・ウォーターポンプの3点。切れたらオーバーヒートするので走り続けないこと
• ウォーターポンプのプーリーだけは溝がなく、ベルトの背面が当たる。掛け違いに注意
• 組んだら溝ズレを目視確認し、クランクを手で2回転させてからエンジンを掛ける
• 交換時期は距離ではなく年数とひび割れの現物判断。整備書はオートテンショナのインジケータが基準内かで判定している
• ベルトを替えても異音が残るなら、テンショナーのスプリング張力（基準値20.6〜25.2N·m）を疑う

同じ車種名でも、世代が変わればここまで違います。整備情報を調べるときは「フィット」ではなく「GE6」「GK3」と型式で調べる。これが遠回りに見えて、いちばん確実です。
