ホンダ エリシオン(DBA-RR1/K24A) オルタネーター交換【整備士・FAINES準拠】
充電警告灯の切り分け診断・正しい品番・交換手順を、現場のプロが解説
※記事内に商品プロモーションを含みます
バッテリーのマークの充電警告灯が点いた——ホンダ エリシオン RR1（エンジンK24A）でよくある「オルタネーター（A.C.ジェネレータ＝発電機）」のトラブルです。ただし警告灯＝オルタ本体の故障、とは限りません。この記事では、整備士がFAINES（整備マニュアル）準拠の充電装置故障診断でしっかり切り分けたうえで、正しい純正品番・交換手順までを推測ゼロでまとめました。「本当にオルタを替えるべきか」「替えるならどの品番か」が分かる記事です。
⚠️ 本記事は「オルタネーター本体（A.C.ジェネレータ）の交換」を扱います。警告灯が点いても本体は正常で、配線コネクタの腐食が原因のこともあります。その場合は本体交換の前に オルタネーター コネクタ腐食の修理 をご確認ください（軽症で直ることがあります）。
1. 充電警告灯が点いたら—まず「切り分け」を
充電系の不調では、次のような症状が出ます。
- 充電警告灯（バッテリーマーク）の点灯
- バッテリー上がり・始動不良
- ヘッドライトが暗い／明るさがちらつく
- オルタからの異音（ガラガラ＝ベアリング劣化／キュルキュル＝ベルト滑り）
🔴 RR1は「充電制御車（ELD搭載）」— ここを知らないと誤診します
エリシオンRR1は燃費のため発電を制御する充電制御車です。加速・巡航中はわざと発電を抑え、電圧が12.5〜13V付近まで下がるのが正常な動き。「アイドリングや走行中に12V台だった＝オルタ故障」と早合点しないでください。逆に、ヘッドライトやエアコンで負荷をかけても14V前後に上がってこない場合は充電不良です。発電能力の判定は、後述のとおり負荷をかけた条件での電圧・電流で行います。
切り分けの順番は ①ドライブベルト → ②配線コネクタ（腐食） → ③オルタ本体 です。ベルトの緩み・鳴き、コネクタの腐食を先に潰し、それでも発電不良ならオルタ本体の交換に進みます。
2. FAINES準拠 充電装置の故障診断（数値）
以下は FAINES記載のエリシオンRR1（K24A）充電装置 故障診断の規格です。診断の前に、ドライブベルト／A.C.ジェネレータ4Pカプラ・B端子・リレーボックス端子の接続／バッテリー／PGM-FI警告灯の4点を必ず確認します。
| 点検 | 条件 | 判定基準 | NGのとき |
|---|---|---|---|
| 調整電圧 | 暖機後・2,000rpm・ヘッドライトHi | 13.9〜15.1V | リヤハウジング交換 |
| 出力（電圧） | Hi＋リヤデフォッガON＋ファンMAX | 13.5V以下になるまで負荷 | 負荷追加して次へ |
| 出力（電流） | 同上（フル負荷） | 87.5A以上 | A.C.ジェネレータ分解整備 |
A.C.ジェネレータ 4Pカプラ端子
No.1 = IG（イグニッション）／No.2 = C（充電制御）／No.3 = L（充電警告灯ライン）
※4番端子（FR端子信号など）の定義はFAINESの該当図を参照してください。
⚠️ B端子の電流測定には 120A以上を測れる電流計・ハーネスが必要です。調整電圧がNGならリヤハウジング（レギュレータ側）、電流が87.5A未満なら本体の分解整備（または本体Assy交換）が基本判断です。なお87.5Aは「故障判定の合格ライン（下限）」で、オルタの定格容量（この型式は130A級）とは別物です。L／IG／C端子の点検はHondaダイアグ（HDS）やPGM-FI ECUカプラを使うため、設備のない場合は無理せず整備工場へ。
🔗 関連：OBD2スキャナー完全ガイド（充電系の電圧モニタリング）／バッテリー交換DIY（作業前のマイナス端子外し）
3. オルタネーター（A.C.ジェネレータ）交換手順
⚠️ 必ず最初にバッテリーのマイナス端子を外すこと。オルタのB端子はバッテリーと常時直結のため、外さないと工具が触れた瞬間にショートします。
必要な工具
- ラチェット・ソケット（オルタ取付ボルト 頭部 上12mm／下14mm、B端子ナット 12mm）
- ドライブベルト オートテンショナーを戻す 14mmメガネレンチ
- エクステンション各種（狭所のため長さの選定がシビア）
- 浸透潤滑剤（固着ボルト用）
🔧 整備士の現場メモ：今回は「全部上から」作業できました

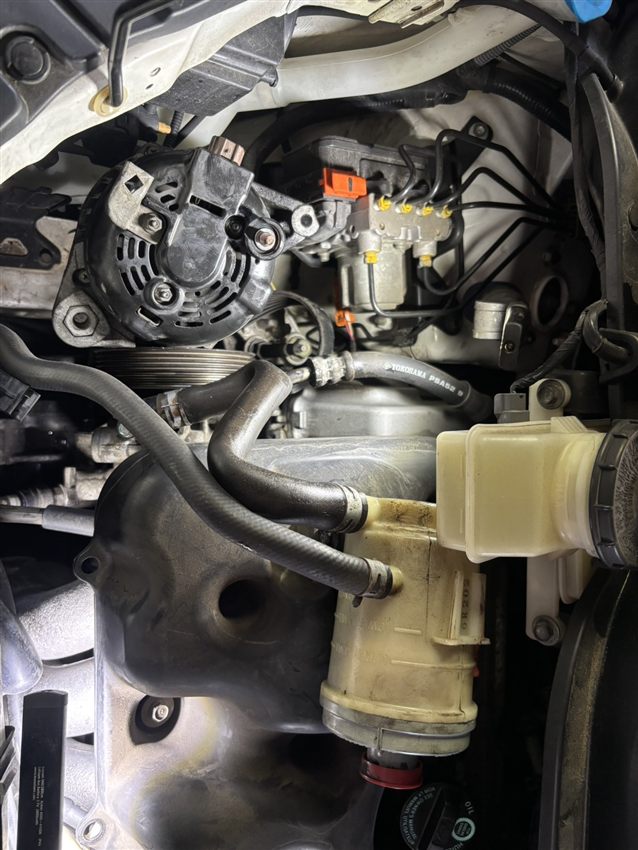

この作業はジャッキアップして下に潜らなくても、エンジンルーム上面からすべて完結できました。コツは、パワステのリザーバタンクとLLC（冷却水）リザーバタンクを一時的にずらして退避させること。これでオルタ本体と下側ボルトへのアクセスが一気に楽になります。
※LLCタンクを動かすときは冷却水をこぼさないよう注意。ホース類は無理に引っ張らず、外さずに「ずらす」程度でOKです。
B端子（12mm）が固いときのコツ：B端子のナットはかなり固く締まっていることがあります。狭いエンジンルーム内で無理に緩めるとなめやすいので、先にオルタ本体をブラケットから外して手元に引き出し、本体を保持できる状態で緩めると、力がかけやすく確実です（今回もこの方法で緩めました）。
交換ステップ（FAINES準拠）
- バッテリーのマイナス端子からケーブルを外す。
- レゾネータを取り外す。
- ドライブベルトを取り外す（オートテンショナーを14mmメガネで時計回りに回してテンションを抜く）。
- ドライブベルト オートテンショナーを取り外す。
- リザーバタンクをステイから取り外す。

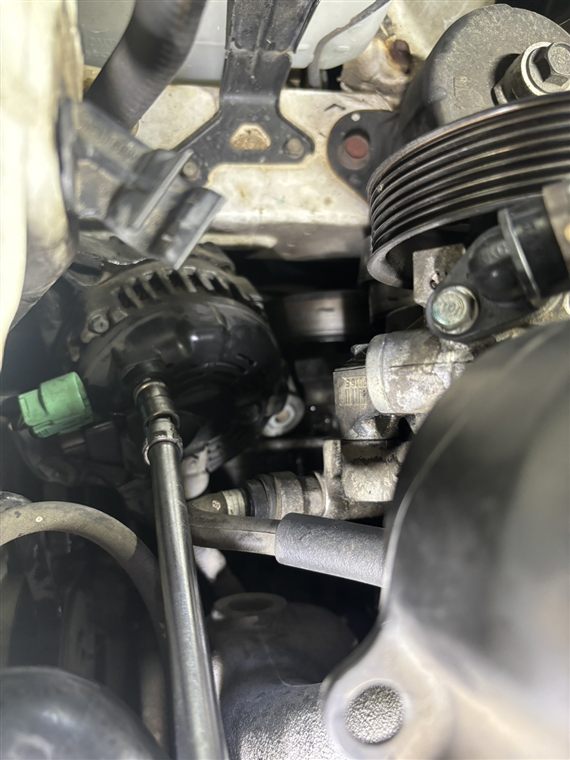

- A.C.ジェネレータから B端子コード（A） と 4Pカプラ（B） を外し、ハーネスクランプ（C） を取り外す。
- A.C.ジェネレータ本体を取り外す。下側ボルトはブロックに固着していることが多いので、浸透潤滑剤＋確実な工具で。
- 取り付けは取り外しの逆手順。新品/リビルト品を装着し、配線・ベルトを確実に戻す。
- 取り付け時は リヤハウジングのブッシュに浸透潤滑剤を塗布する（FAINES指示）。
- バッテリーを接続し、エンジン始動。異音がないこと・充電警告灯が消えることを確認。可能なら前章の電圧/電流で発電を再確認。
🔧 締付トルクについて（正直にお伝えします）
エリシオンRR1（K24A）の整備マニュアルには、このオルタネーター脱着作業の個別の締付トルク指定がありません。当サイトは推測値・他車種の流用値を載せない方針のため、具体的なN·m値は記載しません。実作業では、ボルトサイズ（上12mm／下14mm頭）に応じたホンダ標準ボルト締付トルクに準じ、締めすぎないこと。とくにB端子ナットは規定値が不明なため、確実な手締め＋増し締めのし過ぎは厳禁（締めすぎは端子台破損→発熱・出火リスク）。緩みも発熱・発電不良を招くので、心配な方は整備工場でのトルク管理をおすすめします。

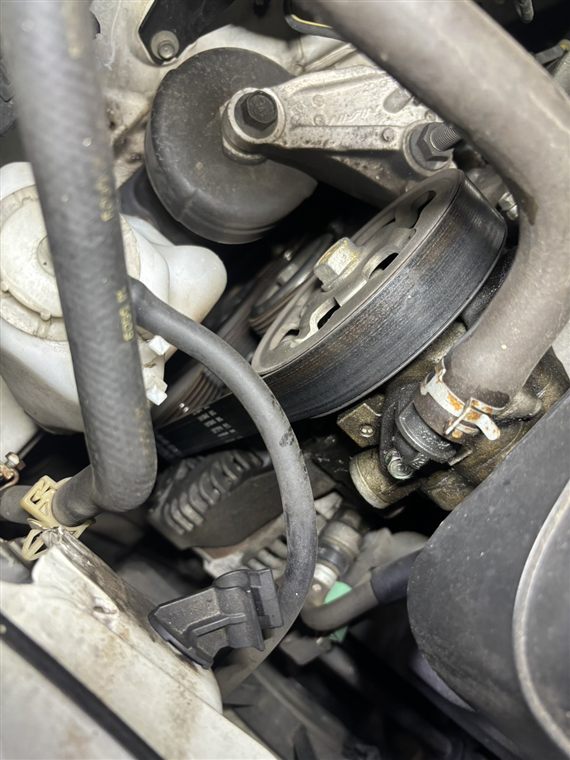

4. ドライブベルトも一緒に交換が正解

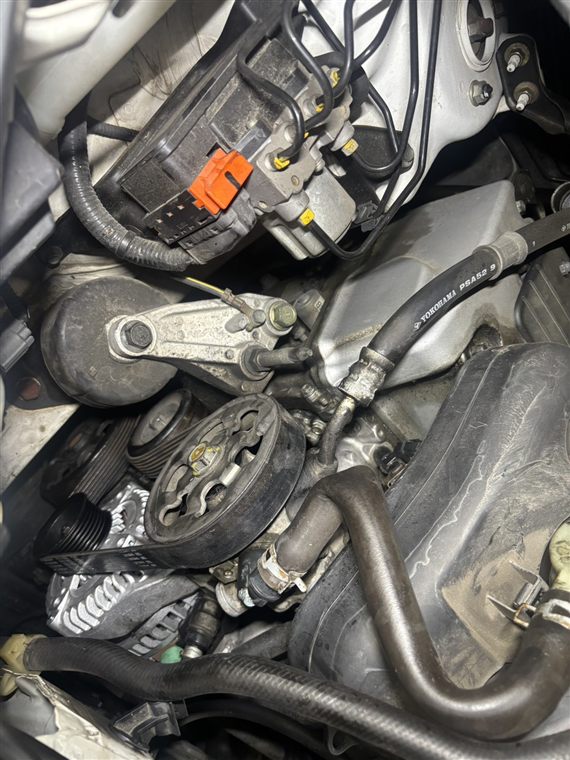

オルタを下ろすとドライブベルトは必ず外します。13万km前後の車なら、このタイミングでベルトも新品にするのがおすすめです。エリシオンRR1（K24A）は7リブ・1本のサーペンタインベルト「7PK1785」（ホンダ純正 56992-RKC-013）。※純正の正式名称は「パワーステアリングポンプベルト」ですが、この1本がオルタ・A/C・ウォーターポンプ・パワステを共駆動するサーペンタインベルト本体です（部品検索で名称に戸惑わないように）。キュルキュル音・ひび割れは交換サインです。オートテンショナーは14mmメガネを「時計回り」に回すとテンションが抜けます（今回の実車で確認）。テンションを抜いた状態でベルトを外します（装着は2人作業が楽）。
5. 部品の選び方（品番・リビルト）
エリシオンRR1（K24A）のオルタネーター純正品番は 31100-RFE-003（改訂版 31100-RFE-013）、デンソー製造番号 104210-3970／-3971。同じK24AのRR2、オデッセイRB1/RB2と共通ですが、V6のRR3/RR4は別品番なので注意。リビルト品（コア返却あり/なし）も流通しています。発注前に、車検証の型式・類別、または現車オルタ本体の刻印で品番を確定してください。
6. まとめ
・充電警告灯＝オルタ確定ではない。ベルト→コネクタ腐食→本体の順で切り分け。
・RR1は充電制御車(ELD)。巡航中12.5〜13Vは正常、低電圧だけで故障判定しない。
・FAINES診断値：調整電圧13.9〜15.1V／出力電流87.5A以上。
・純正品番 31100-RFE-003／-013（RR2・オデッセイRB共通／V6は別）。
・ベルトは7PK1785／56992-RKC-013を同時交換が正解。
・B端子は常時通電→マイナス端子を先に外す。締付は標準ボルトトルク準拠で締めすぎ注意。
・パワステ／LLCタンクをずらせば、ジャッキアップ不要で全部「上から」作業できる。
