オルタネーターのコネクター腐食で充電不良！3Pカプラー交換と互換品番【整備士が実車で解説】

メーターにバッテリーマーク（チャージランプ）が点灯すると「オルタネーターが壊れた！」と思いがちですが、コネクターの腐食や接触不良が原因のケースが意外と多いんです。

今回は実際にS330Vハイゼットカーゴで発生したオルタネーター3ピンコネクター腐食によるチャージランプ点灯の修理事例を紹介します。純正リペアハーネスが入手困難な場合の社外品カプラーでの代用方法と互換品番も解説するので、同じ症状で困っている方は参考にしてください。

チャージランプ点灯＝オルタネーター故障とは限らない

コネクター腐食が原因のケース

オルタネーターには車体側のハーネスと接続する3ピンコネクター（カプラー）があります。このコネクターはエンジンルーム下部に位置するため、走行中の水はねや融雪剤（塩化カルシウム）による塩害で端子が腐食しやすいパーツです。

特に10年以上経過した軽トラ・軽バン（ハイゼット、キャリー、エブリイなど）では、プラスチック製のハウジング自体が紫外線と熱で硬化して割れたり、端子が緑青（ろくしょう）を吹いて接触不良を起こすことがあります。

オルタネーター本体の故障であれば常時チャージランプが点灯しますが、接触不良の場合は間欠的に点灯するのが特徴です。コネクターを軽く揺すると症状が変わる場合は、まずコネクターを疑いましょう。

実例：S330Vハイゼットカーゴの場合

今回のケースでは、走行距離20万km超のS330Vハイゼットカーゴ（EF-VEエンジン）でチャージランプが点灯。オルタネーター本体を交換しましたが、外した際にコネクターの腐食・劣化が見つかりました。

コネクターのプラスチックハウジングが硬化してツメが割れかけており、端子にも腐食が見られる状態でした。このまま使い続ければ接触不良が悪化し、充電不良→バッテリー上がりにつながるため、コネクターごと交換することにしました。

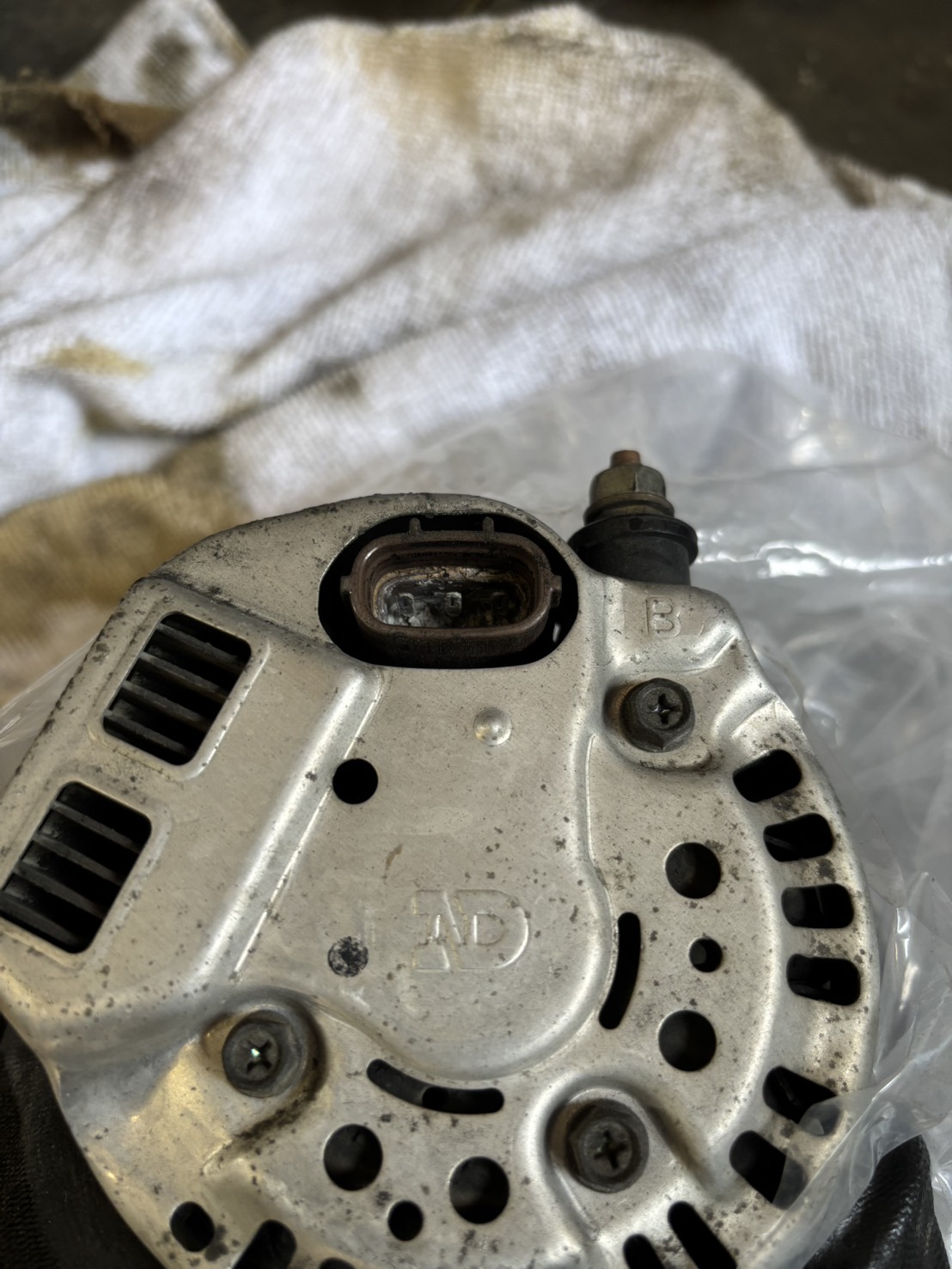

オルタネーター3ピンコネクターの構造と端子配列

3つの端子の役割

デンソー製3ピンオルタネーターのコネクターには、以下の3つの端子があります。

L端子の接触不良が最も多い不具合パターンです。L端子が断線・接触不良になると、オルタネーター本体は正常でもチャージランプが点灯します。S端子やIG端子の不良は充電制御の異常や充電電圧の不安定につながります。

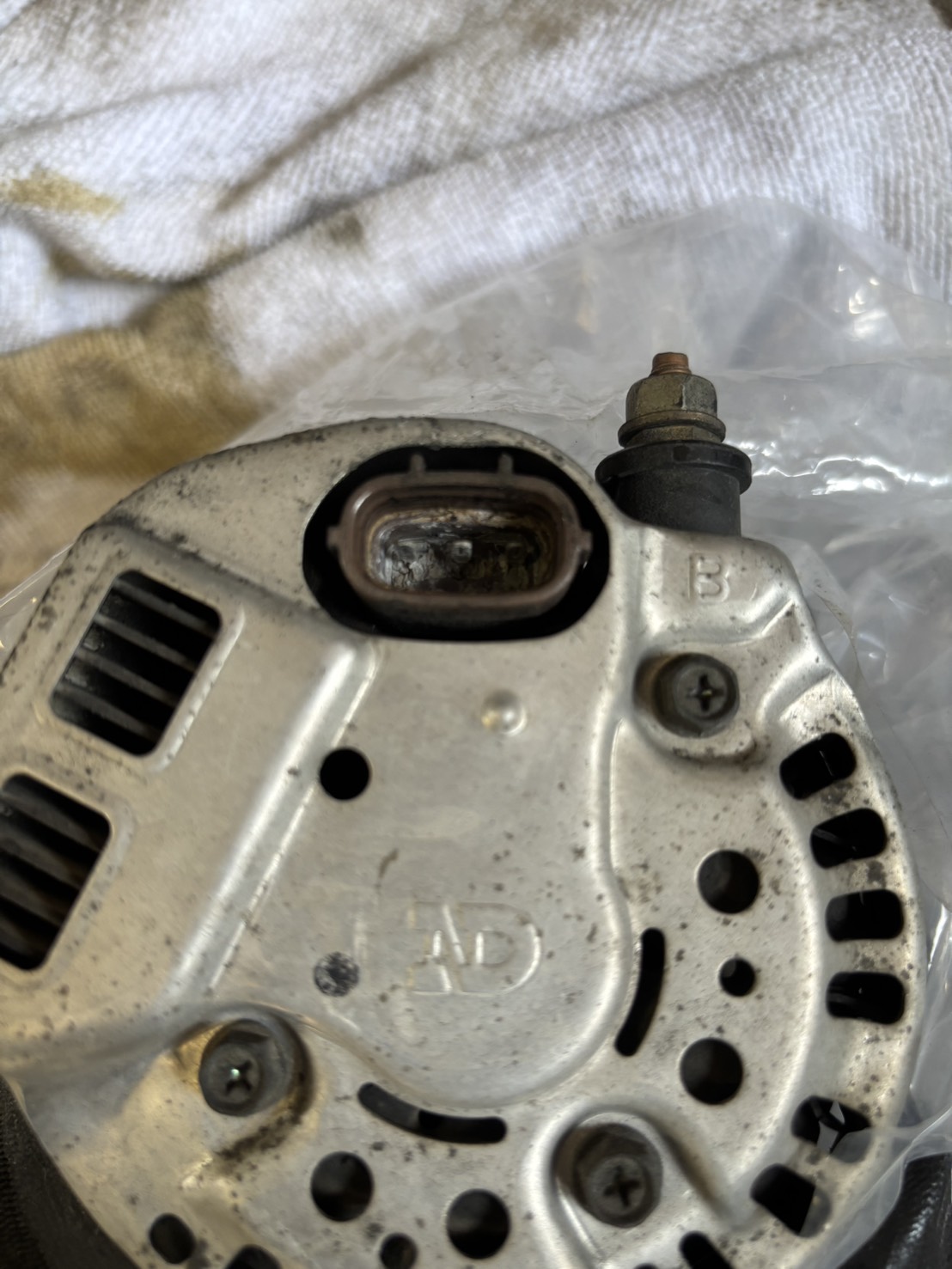

コネクター形状：住友電装 090型TS防水3極

デンソー製3ピンオルタネーターに使われるコネクターは住友電装 090型TS防水3極メスです。楕円形のハウジングが特徴で、防水パッキン付き。トヨタ・ダイハツ・スバル（OEM車）のデンソー製オルタネーターで広く共通して使われています。

補修用コネクターの入手方法と互換品番

古い車ではメーカー純正のリペアハーネスが廃番になっていたり、そもそもコネクター単体での部品設定がないケースがあります。ダイハツ車の場合、ダイハツ専用品番としてのリペアコネクターは基本的に設定がなく、トヨタ純正品番を流用するのが一般的です。

選択肢1：トヨタ純正ハウジング単体（90980-11349）

コネクターのハウジング（ガワ）だけを交換する方法です。端子と配線は現車のものを移植します。

選択肢2：社外品 配線付き3Pカプラー（JZX/JZS系用）

Amazonや楽天で「オルタネーター 3極 コネクター」で検索すると、JZX90/JZX100/JZS151/JZA80用として販売されている配線付き3ピンカプラーがヒットします。

これらはデンソー製3Pオルタネーター共通の住友電装 090型TS防水コネクターなので、ハイゼットやコペンなどダイハツ車にもそのまま使えます。

同じコネクターが使える車種一覧

デンソー製3ピン（住友電装090型TS防水）オルタネーターは非常に多くの車種で使われています。以下の車種はすべて同じ形状のコネクターです。

つまり「JZX100用」「JZS151用」として売られている社外品コネクターは、ハイゼットのオルタネーターにもそのまま使えるということです。今回のS330Vでも実際にJZS/JZX系用として販売されていた配線付き3Pカプラーを取り付けて問題なく使用できました。

コネクター交換の手順

用意するもの

作業手順

ステップ1：バッテリーマイナス端子を外す

10mmのスパナでマイナス端子を外します。外した端子はタオルなどで絶縁しておきましょう。

ステップ2：古いコネクターを取り外す

オルタネーターの3Pコネクターを引き抜きます。ハウジングが劣化して硬くなっている場合は、ロックのツメを細いマイナスドライバーで押しながら引き抜きます。無理に引っ張るとツメが折れて中途半端に抜ける（端子がオルタ側に残る）ことがあるので慎重に。

ステップ3：配線色と端子位置を記録する

ステップ4：新しいコネクターを接続する

純正ハウジングの場合：旧ハウジングから端子を抜き、新しいハウジングに差し替えるだけです。端子の腐食がひどい場合は、端子も新品に交換してください。

配線付き社外品の場合：現車の配線を適切な位置で切断し、社外品の配線と1本ずつ圧着接続します。ステップ3で記録した端子位置に合わせて、L/S/IGの対応を間違えないように接続してください。圧着後は防水収縮チューブで各接続部を保護します。

ステップ5：バッテリーを復旧して確認

マイナス端子を復旧し、エンジンを始動します。チャージランプが消灯していれば成功です。テスターでバッテリー端子の電圧を測定し、エンジン回転中に13.5V〜14.5V出ていれば正常に充電されています。

交換後の確認とやりがちな失敗

補修用品番まとめ

まとめ

オルタネーター本体の交換は数万円かかりますが、コネクターだけなら千円以下で修理できます。チャージランプが間欠的に点灯する場合は、まずコネクターの状態を確認してみてください。
