E52エルグランド ドアミラーが車検NG！中古ミラーで直す適合の見極め方とカメラ調整

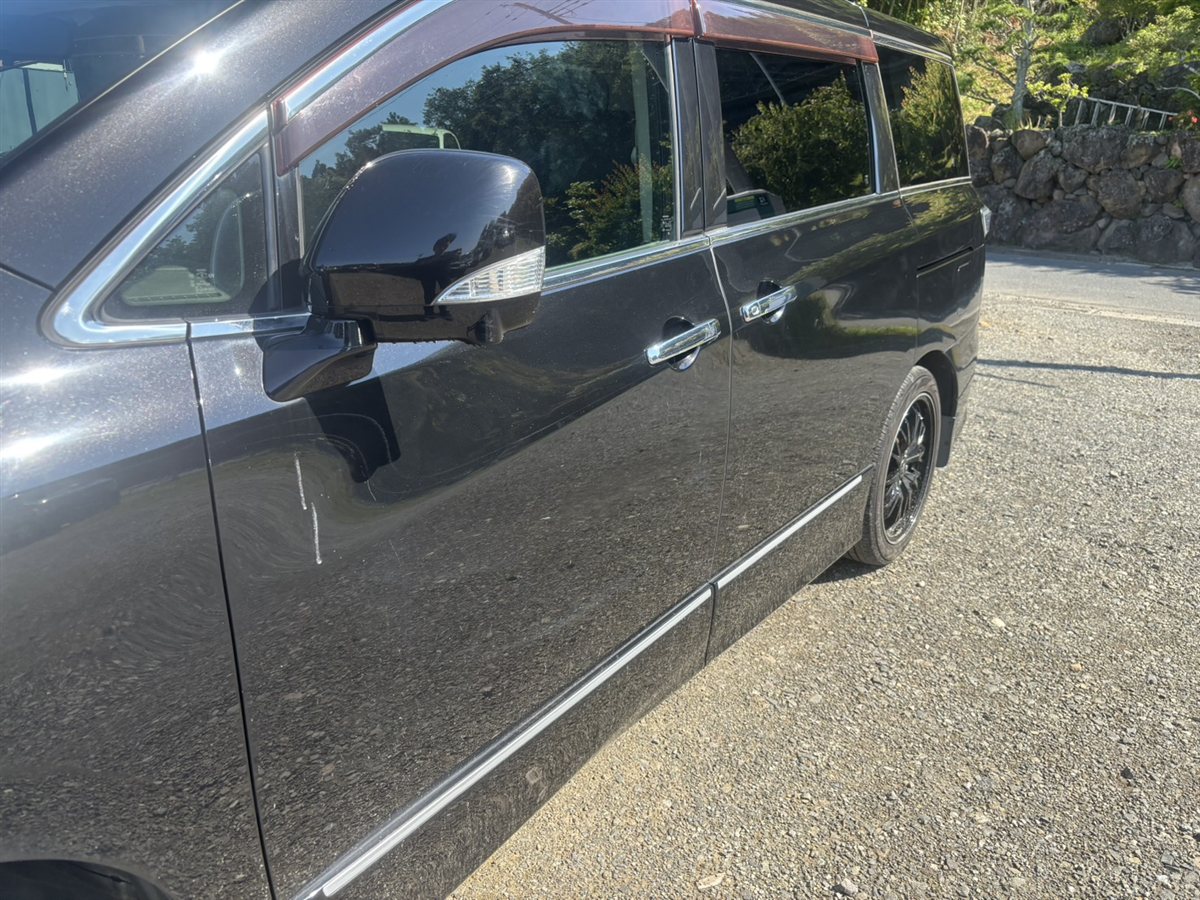

日産エルグランドE52（2010年〜現行）の左ドアミラーを、車検整備の中で中古品に交換しました。今回のポイントは「中古ミラーを買うときに、どこを確認すれば自分の車に付くのか」です。新品のミラーASSY（本体一式）はディーラーだと高額なので、状態のいい中古を選んで安く直したい——そう考える方は多いはず。でも、中古ミラーは適合を見誤ると「動かない」「映らない」「色が違う」で無駄になります。

この記事では、実際に車検で不適合になった理由（保安基準）から、中古ミラーの適合チェック、交換後のカメラ調整までを、現場の作業ベースで解説します。

今回の実車：車検で出た2つの不適合

入庫したE52は、左ドアミラーに2つの問題を抱えていました。

「動かないだけなら手で固定しておけばいいのでは？」と思うかもしれません。ですが、この状態はどちらも車検（保安基準）に通らない可能性が高いんです。まずはその理由を、正しく整理しておきましょう。

なぜ車検NG？保安基準を正しく理解する

ここは誤解が多いところなので、整備士として丁寧に説明します。根拠は「道路運送車両の保安基準 第44条（後写鏡等）」と、その審査基準（独立行政法人 自動車技術総合機構の審査事務規程）です。

ミラー編：「電動格納が壊れたこと」自体はNGではない

意外かもしれませんが、電動格納機能があるかどうかは保安基準の要件ではありません。法律が後写鏡に求めているのは、おおまかに次の3つです。

今回の「接着剤で固定」が引っかかるのは、主に④の歩行者保護（可倒構造）です。ドアミラーは本来、歩行者などに接触したときに倒れたり動いたりして衝撃を逃がす構造になっています。ところが接着剤でガッチリ固めてしまうと、この可倒構造が機能しなくなる。これが今回の不適合理由です。
ちなみに、今回の車両は鏡面の角度調整（向きを変える可動）は生きていたので、③の要件はクリアしていました。つまり「電動格納が壊れたこと」も「角度調整」も問題ではなく、接着固定で可倒構造が殺されていたことがポイントだったわけです。

カメラ編：「直左の死角確認」と「故障警報」

もう一つ、車には「直前直左（ちょくぜんちょくさ）」と呼ばれる視界の要件があります。これは運転席から直接見えない車両の真ん前（直前）と左前～左側方（直左）の死角を確認できること。具体的には、車の前面と左側面に接して置いた「高さ1m・直径30cmの円柱」の一部を運転席から確認できることが求められます（E52のような乗用ミニバンも対象）。

この直前直左の死角を何で確認するかは、「直接目視」「鏡（ドアミラーや補助ミラー）」「カメラ＋モニター」のいずれでもよい、というのが法律の立て付けです。

E52で面白いのは、これをグレードによって2通りで担保している点です。カメラが付かない（主にベース寄りの）グレードは、左ドアミラーの下に小さな補助ミラー（サイドアンダーミラー）が一体で付いていて、これで直前・左前の死角を確認します（カメラは上級グレードやオプションなので、グレードが下がると鏡式になるイメージ）。一方カメラ付きグレードは、その補助ミラーの代わりに左ドアミラー内蔵のカメラ＋モニターで直前直左を確認する仕組みです。つまり同じE52でも「鏡で見るか、カメラで見るか」がグレードで分かれているわけですね。だから中古ミラーを選ぶときも、自分の車が補助ミラー付き（カメラ無し）なのかカメラ付きなのかを必ず合わせる必要があります。

そしてカメラ付きグレードのE52は、この直前直左を「左ドアミラーに内蔵したカメラ」で担保している設計です。だからこそ、そのカメラが映らない（赤バツ）状態は直前直左を確認する手段が機能していないことになり、今回の不合格につながりました。カメラ＋モニターで補う車の場合、確認装置としてのカメラには次の性能が求められます。

今回の「赤いバツ印が出て映らない」は、まさに故障警報が出ている状態です。これでは確認装置として機能していないと判断されます。

そしてここは実務の本音ですが、「鏡面や目視で代替できる余地がある」からといって、車検にすんなり通るとは限りません。陸運局（運輸支局）の検査ラインなら円柱が一部見えれば通る場面もありますが、ディーラーや多くの整備工場は安全側に立って「カメラが映らない＝不適合」と判断するのが普通です。そもそも直前直左はぶつかったら歩行者を巻き込みかねない大事な視界なので、グレーで通すより、きちんと直すのが基本です。今回も中古ミラーで確実に直しました。

車検でつまずく定番ポイントは他にもあります。あわせて車検に落ちる原因15選もチェックしておくと安心です。

中古ミラーで直すという選択（費用の考え方）

ミラーを直す方法は大きく3つ。費用感を比べてみます。

※費用はユーザーの報告例で、年式・グレード・カラー・地域で変わります。正確な金額は見積もりで確認してください。今回は状態のいい同色の中古ミラーが見つかったので、コストを抑えて確実に直す中古交換を選びました。

失敗しない！中古ミラー適合5チェック

ここが本記事のいちばん大事なところです。ヤフオク・メルカリ・解体屋で中古ミラーを買う前に、この5つを必ず照合してください。1つでも外すと「付かない・動かない・映らない」になります。

中古ミラーへの交換手順

必要な工具

• 内張りはがし（プラスチック製）
• 10mmソケット・ラチェット（ミラー固定ナット用）
• プラス／トルクスドライバー（年式により）
• 診断機（カメラのバツ印を消す作業に使用。後述）

交換ステップ

1. バッテリーのマイナス端子を外す（電装をいじるので念のため）

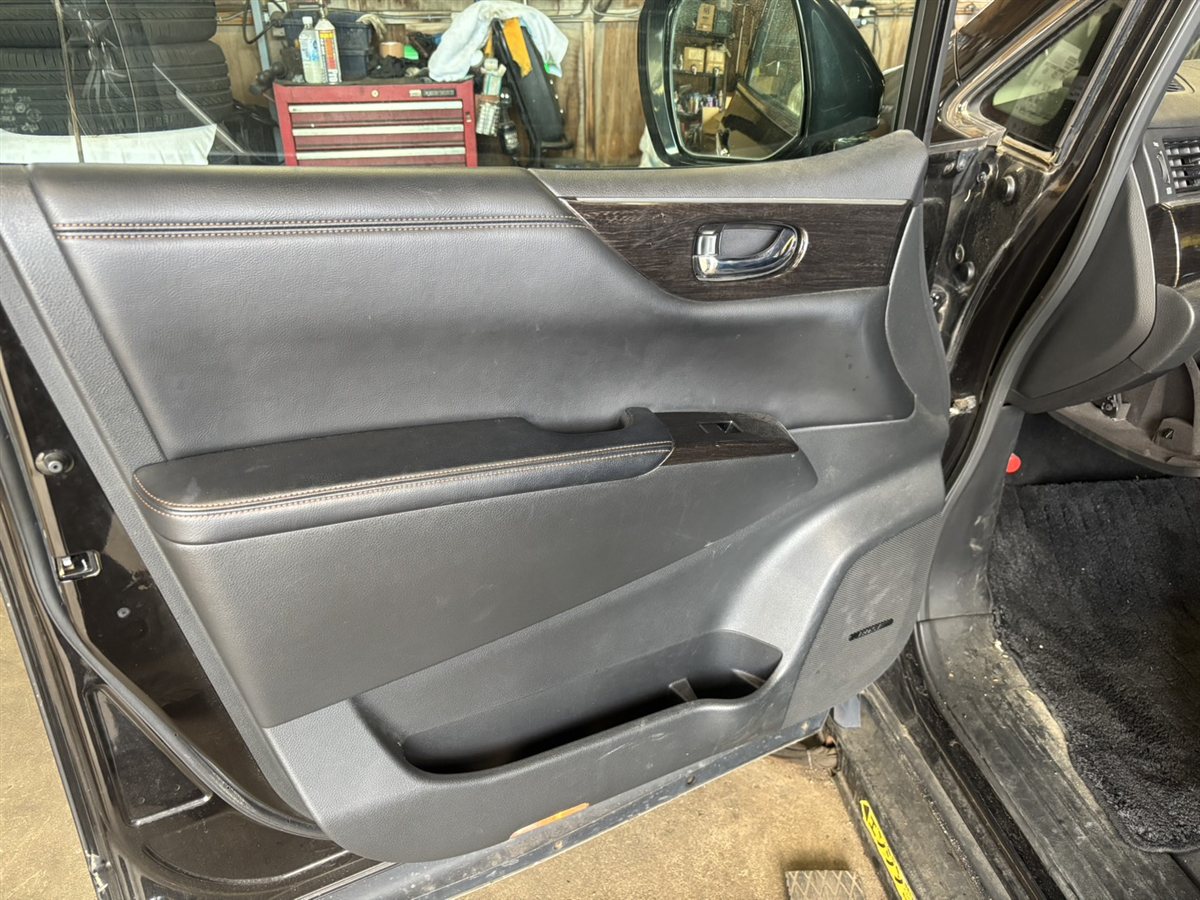

2. ドア内側の三角カバー（ミラー付け根の内張り）を外す。配線処理をしっかりやるなら、E52はドアの内張り（フロントドアフィニッシャ）ごと外すのが確実。日産の正規手順では、インサイドハンドルのエスカッション→パワーウインドウスイッチ→プルハンドルキャップ→ステップランプ→ドアフィニッシャの順に、樹脂クリップを傷めないよう樹脂製リムーバで外していく（クリップは再使用不可なので新品交換）
3. ミラーの配線カプラーを外す（ロックを押しながら）
4. ミラーを固定しているナット3本を10mmで緩めて、ミラーASSYを車外側へ取り外す
5. 中古ミラーを逆手順で取り付け。配線の取り回しを元通りにしないと窓ガラスと干渉することがあるので注意

6. カプラーを差し、ナットを締め、三角カバーを戻す
7. バッテリーを戻し、格納・角度調整・ウインカー・カメラの動作確認

交換後の関門：カメラの「赤いバツ」を消す

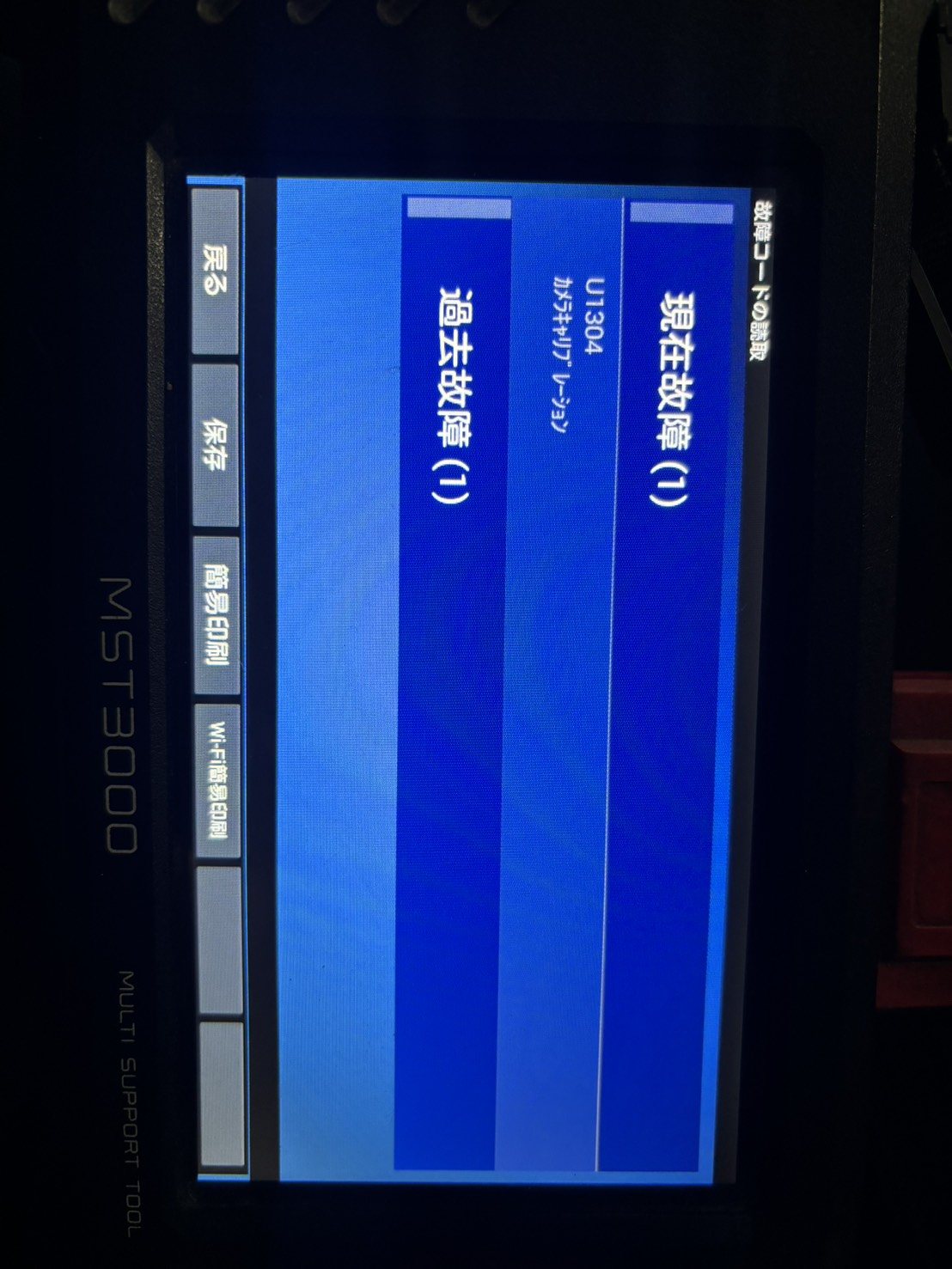

ここが中古ミラー交換の最大の落とし穴で、他のDIY記事ではあまり触れられていません。カメラ付きのミラーを中古に載せ替えると、カメラ自体は映るのにモニターに赤いバツ印が出ることがあります。実際、今回も診断機（MST3000）で故障コードを読み取ると、「U1304 カメラキャリブレーション」が現在故障として記録されていました。

これは、新しく付けたカメラが車両側に正しく認識・登録されていないためのサインです。今回はまずMST3000で故障コード（U1304）を確認しました。ところが、このMST3000ではE52のカメラ調整（キャリブレーション）まではできませんでした。そこでオーテル（Autel）の診断機「MP900E」に持ち替えてカメラの登録・調整を行い、ようやく赤バツを解消できました。
ちなみに日産の正規手順では、このカメラ校正は車両の前後・側方に「おもり付きの糸」やビニール紐で基準のターゲット線を引き、アラウンドビューモニターの「カメラ映像キャリブレーション」と「トップビュー微調整機能」で各カメラの映像を合わせ込む、かなり本格的な作業です（簡易のトップビュー微調整だけで済む場合もあります）。今回はこれをオーテルMP900Eのターゲット調整（キャリブレーション）機能で代替しました。
ここが重要なポイントで、診断機なら何でもカメラ校正ができるわけではありません。コードの読み取り（自己診断）だけなら多くのツールで可能ですが、カメラの校正・登録といった「書き込み・設定」系の作業は、対応している診断機でないと完結しません。オーテルは比較的安価なわりに幅広い車種・項目に対応していて、今回のような作業でも重宝しました。

なお、診断機による警告灯やエラーの読み取り・消去の基本は、故障コード（DTC）の読み方ガイドでも解説しています。

正直レビュー：思ったより大変だった

最後に本音を。中古ミラーの載せ替えは「ボルト数本で簡単」と思われがちですが、今回は正直、思ったより手間がかかりました。

• 適合確認（左右・前期後期・16ピン・色・品番）で、買う前にかなり気を使った
• 配線の取り回しを元通りにする作業が地味に神経を使う
• そして何より、交換後のカメラの赤バツ消し（診断機作業）が必要で、ここを知らないと「付けたのに映らない」で詰む

逆に言えば、この5チェックと「カメラ調整が要る」ことさえ押さえておけば、ディーラーの新品交換よりずっと安く、確実に直せます。中古部品でのDIYは、こうした「事前の見極め」が9割です。

まとめ

• ミラーを接着剤で固定すると歩行者保護の可倒構造（ぶつかると倒れる構造）が機能せず車検NG（電動格納の故障や角度調整の可否そのものがNGではない）
• E52は直前直左（真ん前・左前の死角）の確認を左ミラーのカメラで担保する設計。カメラが赤バツで映らない＝確認手段が機能せず不適合（カメラ非装着車はガッツミラー等で代替）
• 中古ミラーは「左右・前期後期・カプラーのピン数（今回16ピン）・カラー・品番」の5点照合が命
• カメラ付きを中古に替えたら、カメラ校正に対応した診断機で登録・調整して赤バツを消す必要がある（今回MST3000では校正できず、オーテルMP900Eで対応）
• 映像表示だけのサイドカメラ／アラウンドビューの交換・調整は、法律上の特定整備には該当しない

「ミラーが動かない・映らない」で車検前に焦っている方は、まず自分の症状が今回のどれに当たるかを切り分けてみてください。中古で直せると分かれば、出費はぐっと抑えられます。
