パッソ M700A オルタネーター交換DIY｜1KR-FE バッテリー警告灯の原因と手順
走行中にバッテリー警告灯が点灯したら充電不良のサイン。1級整備士が実車写真で交換手順・品番・トルクを解説します。
「走行中にいきなりバッテリーの警告灯（赤いバッテリーマーク）が点いた」——これはバッテリーそのものではなく、オルタネーター（発電機）の充電不良を示す代表的なサインです。この記事では、トヨタ パッソ M700A（平成29年式・1KR-FEエンジン）を実例に、オルタネーター交換のDIY手順を、純正品番・リビルト品の選び方・締付トルクまで含めて整備士naoが解説します。姉妹車のダイハツ ブーンや、ルーミー／タンク／ジャスティ／トールも同じエンジンなので参考になります。
⚠️ 作業前の必須事項：オルタネーターはバッテリーのB端子（常時通電）に直結しています。作業の最初に必ずバッテリーのマイナス（−）端子を外し、ショート・感電・火災を防いでください。ジャッキアップする場合はリジッドラック（ウマ）を必ず併用しましょう。
バッテリー警告灯＝オルタネーター不良のサイン

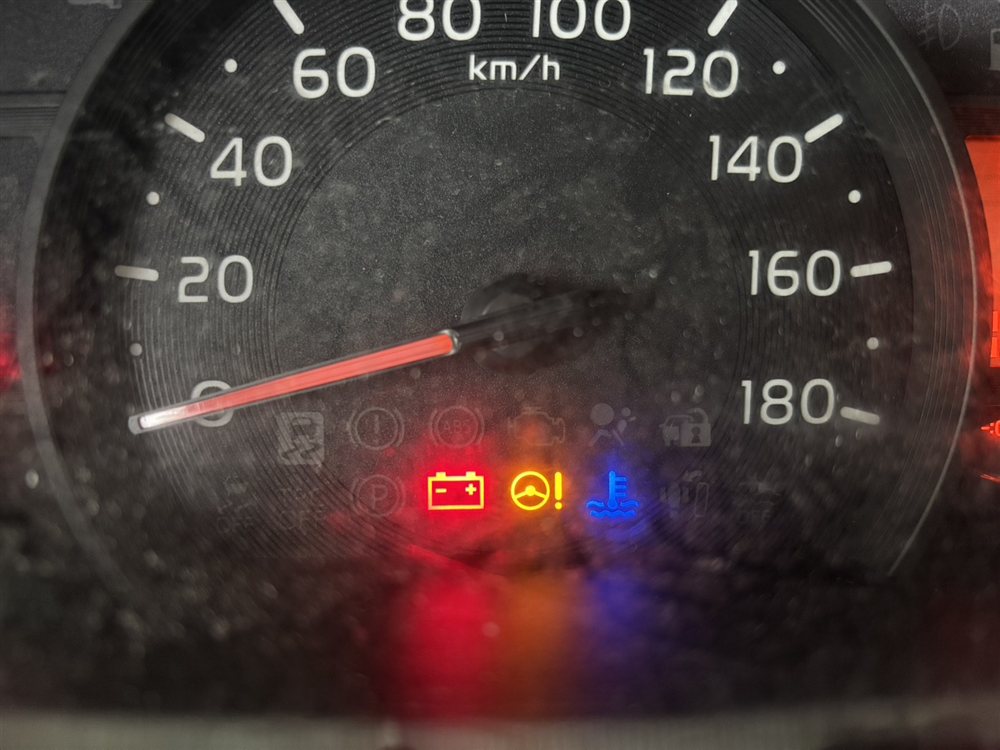

エンジン始動後もメーター内のバッテリー警告灯（充電警告灯）が点灯し続ける場合、発電系の異常を疑います。今回のパッソも、走行中に下の写真のように警告灯が点灯しました。
🔋 充電電圧で故障を切り分ける
テスター（電圧計）をバッテリー端子に当てて電圧を測ります。
・エンジン停止時：約12.4〜12.8V（バッテリーの蓄電電圧）
・アイドリング時：約13.8〜14.5Vに上がれば発電は正常
・アイドリングで13.8V以下／始動前と変わらない＝オルタネーター不良がほぼ確定です。
⚠️ オルタ本体を交換する前に、他の原因も確認を：①補機ベルトの緩み・切れ ②B端子・コネクターの接触不良や腐食 ③充電系ヒューズ ④バッテリー自体の寿命。特にコネクター腐食は本体交換が不要なケースもあります（→オルタネーターのコネクター腐食で充電不良になる事例はこちら）。
パッソ M700A オルタネーターの品番とスペック

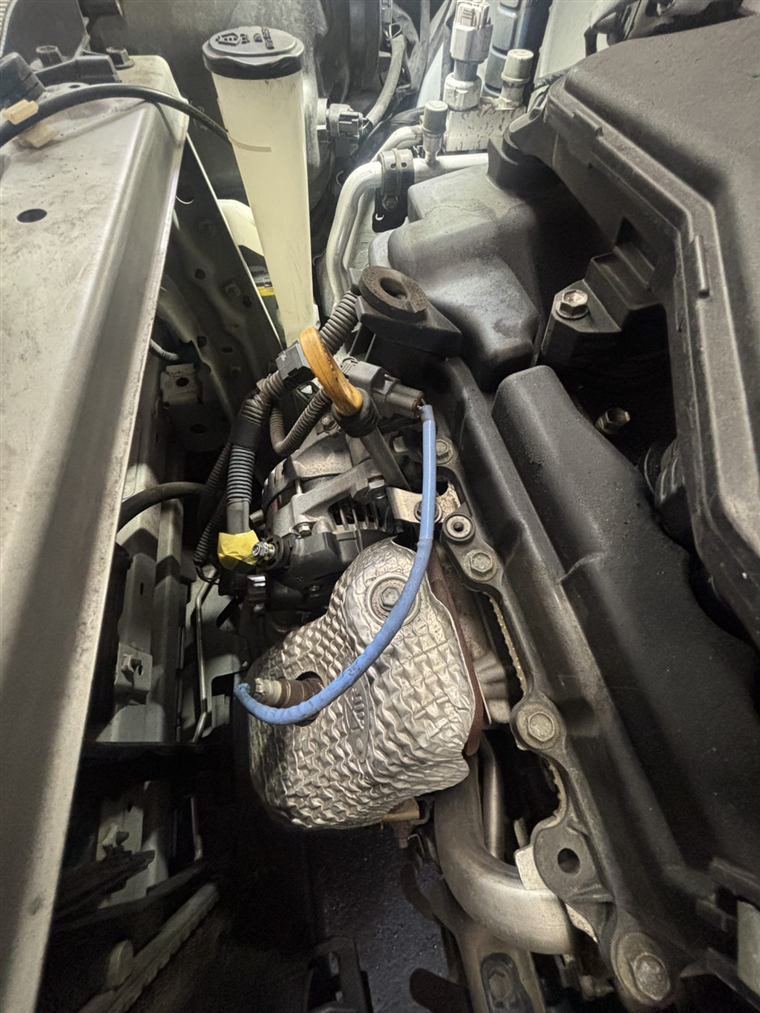

M700A（1KR-FE）のオルタネーターは、エンジン後方・排気側の低い位置に付いています。高温になりやすい場所のため、経年で発電不良を起こしやすい部品です。
| 項目 | 内容 |
|---|---|
| 純正品番 | 27060-B1150 |
| DENSO品番 | 104211-2100 / -2101 / -2102 / -2103 |
| 適合車種 | パッソ（KGC30/35・M700A/M710A）、ダイハツ ブーン、ルーミー／タンク／ジャスティ／トール（全て1KR-FE） |
| エンジン | 1KR-FE（1.0L 直3・アイドリングストップ標準装備） |
| リビルト品 参考価格 | 約22,000〜25,000円（コア返却・保証2年/4万km付きが主流） |
💡 新品 vs リビルト品：純正新品は5〜10万円しますが、リビルト品（再生品）なら約2万円台で半額以下。コア（取り外した古い本体）を返却する仕組みで、保証も2年/4万kmが一般的。DIYなら工賃ゼロなので、トータルで3〜6万円の節約になります。購入時は必ず「27060-B1150」または車台番号で適合を確認しましょう。
交換に必要な工具
- ラチェット＋ソケット（10・12・14mm）：取付ボルト・B端子・テンショナー操作用
- 14mmのソケット（駒）＋六角棒レンチ4mm：オートテンショナーを回転させて緩め、4mm六角でロックして着脱（後述）
- エクステンションバー／ユニバーサルジョイント：低い位置で角度が付くため
- トルクレンチ：締付トルク管理用
- フロアジャッキ＋リジッドラック（ウマ）：下回りからアクセスする場合
- テスター（電圧計）：交換前後の充電電圧チェック用
オルタネーター交換の手順
M700Aのオルタネーターは右フロントタイヤを外し、エンジンアンダカバー（右）を外して下回り側からアクセスします。トヨタ修理書に沿った正規手順は以下のとおりです。慣れた整備士で1時間ほど、DIYなら2〜3時間を見込んでおきましょう。
🔧 整備士の現場メモ（実車でやってわかったコツ）
・オルタネーター本体は「上抜き」がラク：下回りから外していっても、最後の本体の抜き取りはエンジンルーム上側から引き上げると、遮熱板やマニホールドをかわしやすく取り出せます。
・補機ベルトの取り付けは「下から」がラク：ベルトを各プーリーに掛ける作業は、下回り（ジャッキアップ側）から手を入れて行うとテンショナーやプーリー下側の溝が見やすく、掛け違いも防げます。上から無理に掛けようとすると溝落ちに気づきにくいので、ベルトは下から確実に。
⚠️ バッテリーを外す前に：このパッソはマイナス端子を外すとエアコンECUの記憶がクリアされます。外す前に現在のエアコン設定を確認しておきましょう。また交換後は後述の初期化作業が必要です。
【取り外し編】（トヨタ修理書準拠）
- バッテリーのマイナス（−）端子を切り離す（最重要・ショート防止）
- 右フロントタイヤを取り外す
- エンジンアンダカバー（右）を取り外す
- エアクリーナインレット No.1を取り外す
- ファン＆オルタネータ Vベルトを外す：V-リブドベルトテンショナを左に回転させて張力を緩め、六角棒レンチ4mmを差してロック。プーリー下側の溝でベルトが外れていないか目視・手で確認しながら抜きます（オートテンショナー式・手での張力調整は不要）
- オルタネーターのコネクター3個とクランプ2箇所を切り離す
- ターミナルキャップ（青いカバー）を外す
- B端子のナットを外し、ワイヤハーネス（バッテリーケーブル）を切り離す
- ボルト2本を外してオルタネータブラケットを取り外す

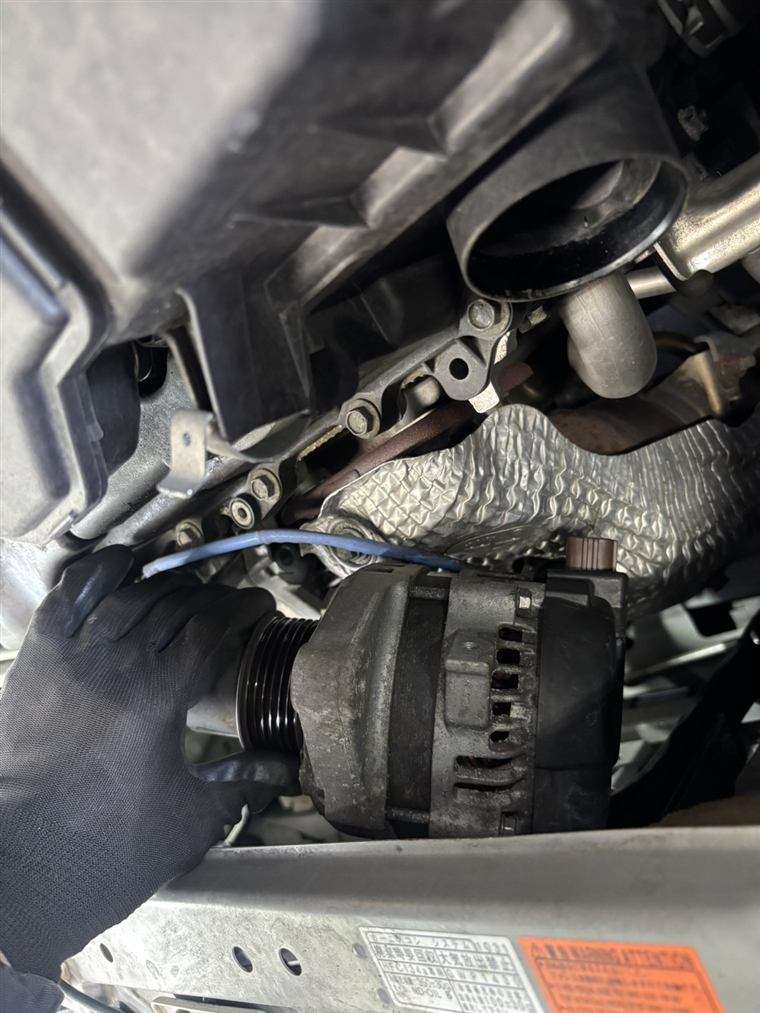

- 本締めボルト（ボルトA）を外し、オルタネータASSY本体を取り外す
- 必要に応じてボルト2本を外し、ワイヤハーネスクランプブラケット2個を取り外す
【取り付け編】（トヨタ修理書準拠）
- 必要に応じてワイヤハーネスクランプブラケット2個をボルト2本で取り付け（7.6 N·m）
- ボルトAでオルタネータASSYを仮付けする
- オルタネータブラケットをボルト2本で取り付け（34 N·m）
- ボルトAを本締め（48 N·m）
- コネクター3個とクランプ2箇所を確実に接続する
- B端子にワイヤハーネスをナットで接続（9.8 N·m）→ ターミナルキャップを戻す
- ファン＆オルタネータ Vベルトを各プーリーに掛け、テンショナを左に回転させて六角棒レンチ4mmを抜く。プーリー下側の溝でベルトが外れていないか必ず目視・手で確認
- エアクリーナインレット→アンダカバー→フロントタイヤを順に復元
- バッテリーのマイナス端子を接続
- エンジンを始動し、警告灯が消えることとアイドリングで14V前後の充電電圧をテスターで確認
🔄 交換後に必要な初期化作業（トヨタ修理書指定）
バッテリーのマイナス端子を切り離したため、以下の初期化・設定が必要です。
・スロットルボデーの機能点検（アイドル学習）：未実施だと学習完了までアイドリング不調が出ることがあります
・パワーウインドウの初期化：オート開閉・挟み込み防止機能の復帰
・スマートアシスト装着車：ステアリングセンサの初期設定
・エアコン設定の再設定
🔧 締付トルク（トヨタ修理書 RM3460J・1KR-FE 規定値）
✅ 以下はトヨタ整備書（FAINES 修理書）に基づく規定トルクです。締めすぎ・緩すぎはどちらも故障・脱落の原因になるため、トルクレンチで管理しましょう。
| 締結部 | 規定トルク |
|---|---|
| オルタネータASSY 本締めボルト（ボルトA） | 48 N·m |
| オルタネータブラケット ボルト×2 | 34 N·m |
| B端子ナット | 9.8 N·m |
| ワイヤハーネスクランプブラケット ボルト×2 | 7.6 N·m |
| 補機ベルト（V-リブドベルト） | オートテンショナー式（六角棒レンチ4mmでロックして着脱） |
よくある失敗と注意点
- B端子の緩み・締め忘れ：大電流が流れる端子なので、緩いと発熱・焼損の原因に。規定トルクで確実に締めましょう。
- カプラーの爪折れ：古くなった樹脂は割れやすい。爪を押しながらまっすぐ抜くこと。
- ベルトの掛け違い：1本のベルトで複数のプーリーを駆動しています。全プーリーの溝にきちんと乗っているか、始動前に必ず目視。
- 高温部に注意：排気マニホールド・遮熱板がすぐ近くにあります。作業はエンジンが完全に冷えてから。
- アイドリングストップ車のバッテリー：このパッソは充電制御＋アイドリングストップ車。バッテリーが弱っていると警告灯が出ることもあるため、バッテリーの状態も併せて点検を。
DIYでいくら節約できる？
| 方法 | 部品代 | 工賃 | 合計目安 |
|---|---|---|---|
| ディーラー（純正新品） | 5〜10万円 | 1〜2万円 | 6〜12万円 |
| 整備工場（リビルト） | 2〜4万円 | 1〜2万円 | 3〜6万円 |
| DIY（リビルト） | 約2.5万円 | 0円 | 約2.5万円 |
リビルト品＋DIYなら、ディーラーに比べて最大6万円ほど節約できます。工具さえ揃っていれば、難易度は中級程度。電装系の基本（マイナス端子外し・トルク管理）を守れば、十分DIY可能な作業です。
まとめ
- バッテリー警告灯の点灯はオルタネーター充電不良のサイン。まず充電電圧（正常13.8〜14.5V）で切り分け。
- M700A（1KR-FE）の純正品番は27060-B1150。リビルト品なら約2.5万円。
- 作業はマイナス端子外し→ベルト（オートテンショナーを14mmで戻す）→B端子→カプラー→本体の順。
- 締付トルクは整備書で確認。B端子の確実な締付とベルトの掛け確認が要。
- DIY＋リビルトで最大6万円の節約。
警告灯が出たまま走り続けると、バッテリーが上がってエンジンが止まる可能性があります。早めの診断・交換をおすすめします。診断機での原因特定にはOBD2診断機ガイド、車種別の整備データはトヨタ全車種 整備データベースも参考にしてください。
